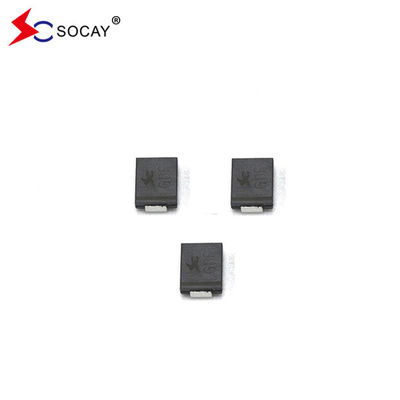

SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V

3000PCS
MOQ
negotiable
harga
SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama SMDJ48A: Dioda TVS
Jenis Paket SMDJ48A: LAKUKAN-214AB/SMC
SMDJ48A Vrwm: 48V
Vbr@Itu (Min.): 53.3V
Vbr@It (Maks.): 58.9V
SMDJ48A Itu: 1mA
Vc@Ipp: 77,4V
SMDJ48A Ipp: 38.76A
SMDJ48A Ir@Vrwm: 1000μA
kisaran suhu penyimpanan: -55 hingga +150 ℃
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL,REACH,RoHS,ISO
Nomor model: SMDJ48A
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Menyediakan kemampuan: 1000000pcs
Deskripsi Produk

Merek SMDJ48A SMD Dioda Penekan Tegangan Transient SMDJ Seri 3000W 5V~440V



DATA SHEET:SMDJ_v2107.1.pdf





SMDJ48A SMD Temporary Voltage Suppression Deskripsi:

SMDJ48A SMD Transient Voltage Suppression dirancang khusus untuk melindungi peralatan elektronik sensitif dari transisi tegangan yang disebabkan oleh petir dan peristiwa tegangan transisi lainnya.



SMD TVS Parameter Simbol SMD TVS Nilai Satuan
SMD TVS Peak Pulse Power Dissipation dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2)



PPPM



3000



Watt
Arus Pulsa Puncak dengan bentuk gelombang 10/1000μs. (Catatan 1, Gambar 3) AkuPP Lihat Tabel Selanjutnya Amper
SMD TVS Power Dissipation pada Infinite Heat Sink pada TL= 75°C PM ((AV) 6.0 Watt
Puncak arus gelombang ke depan, gelombang setengah sinus tunggal 8,3ms (Catatan 3) AkuFSM 300 Amper
SMD TVS Tegangan Instan Maksimum Ke depan pada 25A untuk satu arah saja (Catatan 4)



VF



3.5/5.0



Tegangan
SMD TVS Jalur operasi dan rentang suhu penyimpanan. TJ, TSTG -55 sampai +150 °C

Catatan:

1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.

2. Dipasang pada 5.0mm x 5.0mm (0.03mm tebal) Pad Tembaga untuk setiap terminal.

3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.

4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.







Nomor Bagian SMD TVS



SMD TVS Marking

 SMD TVS Tegangan Stand-Off Reverse VRWM (V)

SMD TVS tegangan pemisahan VBR (V)

@ IT

SMD TVS Uji arus IT

(mA)

Tegangan Pengikat Maksimal VC

@IPP (V)

Maksimum arus denyut nadi puncak

IPP (A)

IR kebocoran terbalik maksimum

@VRWM (μA)
Satuan Bi Satuan Bi   MIN Maksimal
SMDJ45A SMDJ45CA PFV DFV 45.0 50.00 55.30 1 72.7 41.27 5
SMDJ48A SMDJ48CA PFX DFX 48.0 53.30 58.90 1 77.4 38.76 5









SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 0

SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 1

SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 2





SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 3SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 4


SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 5

SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 6

SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 7



SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 8

SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 9

SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 10

SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 11

SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 12

SMDJ48A SMD Dioda Penekan Tegangan Transisi SMDJ Seri 3000W 5V - 440V 13
