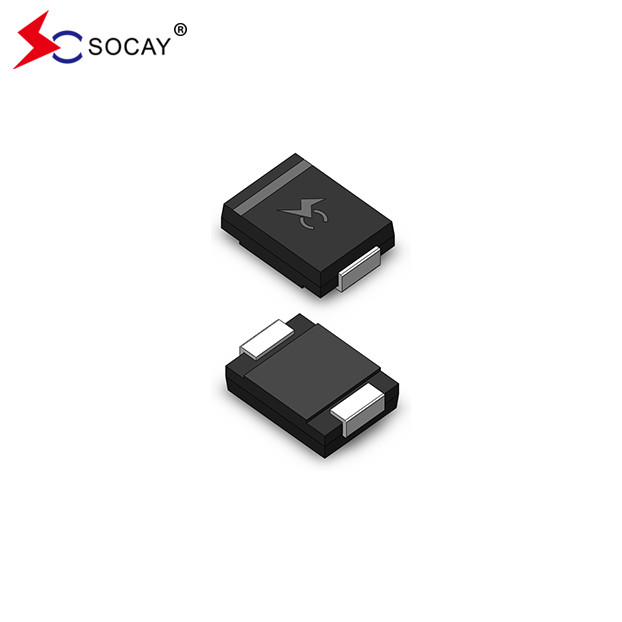

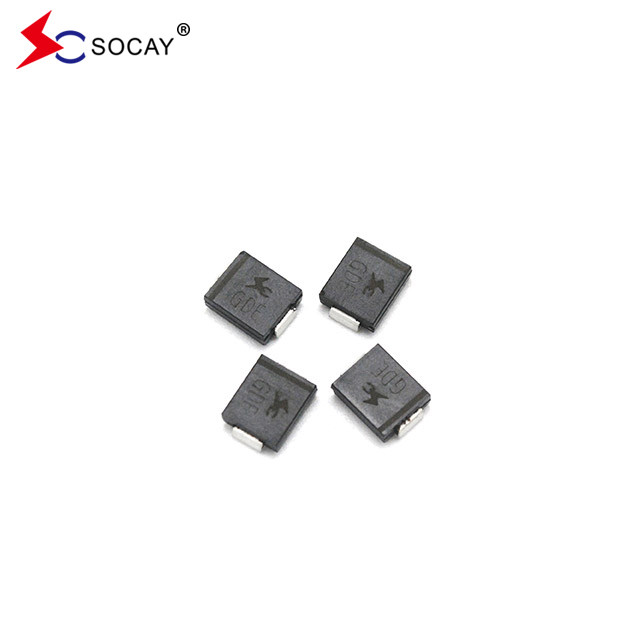

SMCJ TVS ESD Suppression Diodes DO-214AB-2 SMCJ90CA Permukaan Gunung

SMCJ TVS ESD Suppression Diodes DO-214AB-2 SMCJ90CA Permukaan Gunung

DATA SHEET:SMDJ_v2107.1.pdf

TVS ESD Suppression Diodes Deskripsi:

SMCJ seri SMCJ90CA dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.

TVS ESD Suppression Diode Fitur:

• SMCJ90CA adalah untuk aplikasi yang dipasang di permukaan untuk mengoptimalkan ruang papan
• Kebocoran SMCJ90CA sangat rendah
• SMCJ90CA adalah unit Bidirectional
• Penghubung kaca yang pasif
• Ini memiliki induktansi rendah
• Ini memiliki kemampuan penjepit yang sangat baik
• 1500W Kemampuan daya puncak pada bentuk gelombang 10 × 1000μs Tingkat pengulangan (siklus kerja):0.01%
• Waktu respons cepat: biasanya kurang dari 1.0ps dari 0 Volt hingga VBR min
• IR tipikal kurang dari 5μA di atas 12V.
• Soldering suhu tinggi: 260°C/40 detik di terminal
• Koefisien suhu maksimum tipikal ΔVBR = 0,1% × VBR@25°C× ΔT
• Paket plastik memiliki Underwriters Laboratory Flammability 94V-0
• Mat tin lead free Plated
• Bebas halogen dan sesuai RoHS
• Mode kegagalan khas adalah pendek dari tegangan atau arus yang terlalu ditentukan
• Tes kumis dilakukan berdasarkan JEDEC JESD201A sesuai tabel 4a dan 4c
• IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)
• Perlindungan ESD jalur data sesuai dengan IEC 61000-4-2 (IEC801-2)
• Perlindungan EFT jalur data sesuai dengan IEC 61000-4-4 (IEC801-4)

TVS ESD Suppression Diode Karakteristik Listrik (T_A= 25°Ckecuali dinyatakan lain):
