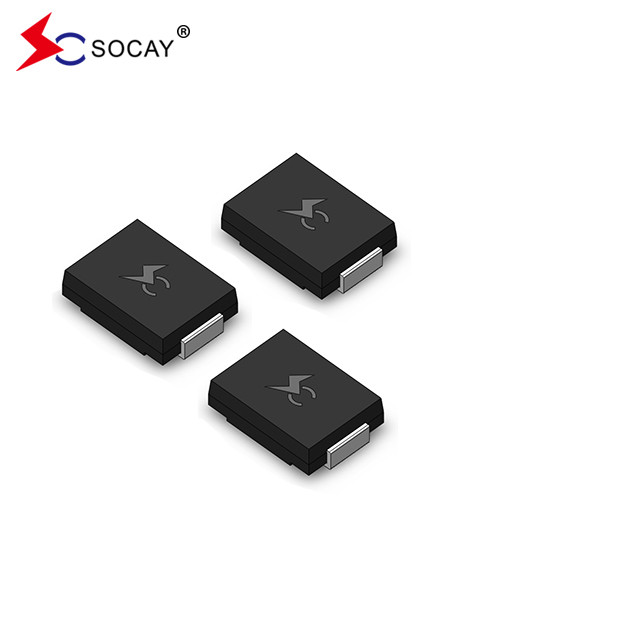

Baru Original SMCJ ESD Suppressors TVS Diode DO-214AB SMCJ90CA

Baru Original SMCJ ESD Suppressors TVS Diode DO-214AB SMCJ90CA

DATA SHEET:SMCJ_v2107.1.pdf

Surface Mount Transient Voltage Suppressors (TVS) Deskripsi:

Surface Mount Transient Voltage Suppressors (TVS) dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.

Fitur Suppressor Tegangan Transient Surface Mount (TVS):

uCJ SM90CA cocok untuk aplikasi yang dipasang di permukaan untuk mengoptimalkan ruang papan

kebocoran sangat rendah

u Komponen unit dua arah

u Penghubung kaca yang pasif

induktansi uCJ SM90CA rendah

u Ini memiliki kemampuan penjepit yang sangat baik

u Kemampuan daya puncak pada bentuk gelombang 10 × 1000μs Tingkat pengulangan (siklus kerja):0.01% adalah 1500W

Waktu respons cepat SMCJ90CA: biasanya kurang dari 1.0ps dari 0 Volt ke V_BRmenit

u Tipikal_Rkurang dari 5μA di atas 12V.

u Pemanasan suhu tinggi: 260°C/40 detik pada terminal

u Koefisien suhu maksimum tipikal ΔV_BR= 0,1% × V_BR@25°C× ΔT

U Paket plastik memiliki Underwriters Laboratory Flammability 94V-0

u Mat tin lead free Plated

u SMCJ90CA bebas halogen dan sesuai RoHS

u Mode kegagalan khas adalah pendek dari tegangan atau arus yang terlalu ditentukan

u Uji kumis dilakukan berdasarkan JEDEC JESD201A sesuai tabel 4a dan 4c

u IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)

u Perlindungan ESD jalur data SMCJ90CA sesuai dengan IEC 61000-4-2 (IEC801-2)

u Perlindungan EFT jalur data sesuai dengan IEC 61000-4-4 (IEC801-4)
