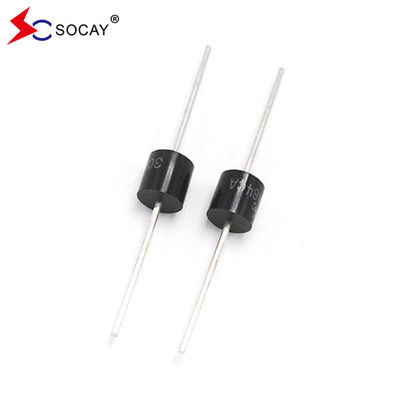

30KPA84CA TVS Dioda 30000W Penekan Tegangan Transient Surge Arrester Protector

Kembali

Stand-off

Tegangan

V_RWM

(V)

Pembagian

TeganganV_BR (V)

@ Aku_T

Tes

Saat ini

Aku_T

(mA)

Maksimal

Pengepakan

Tegangan V_C @ Aku_PP

(V)

Maksimal

Puncak

Denyut nadi

Saat ini Aku_PP(A)

Maksimal

Kembali

KebocoranAku_R

@V_RWM

(μA)

u Passivasi glass chip junction dalam Paket P600

u Kebocoran rendah

Unit Uni dan Bidirectional

u Kemampuan penjepit yang sangat baik

u 30000W Kemampuan daya puncak pada bentuk gelombang 10 × 1000μs Tingkat pengulangan (siklus kerja):0.01%

u Waktu respons cepat: biasanya kurang dari 1,0ps dari 0 Volt ke V_BRmenit

u Tipikal_Rkurang dari 2μA di atas 73V.

u Pemanasan suhu tinggi: 260°C/40 detik pada terminal

u Koefisien suhu maksimum tipikal ΔV_BR= 0,1% × V_BR@25°C× ΔT

U Paket plastik memiliki Underwriters Laboratory Flammability 94V-0

u Mat tin lead free Plated

u Bebas halogen dan sesuai RoHS

u Mode kegagalan khas adalah pendek dari tegangan atau arus yang terlalu ditentukan

u Uji kumis dilakukan berdasarkan JEDEC JESD201A sesuai tabel 4a dan 4c

u IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)

u Perlindungan ESD jalur data sesuai dengan IEC 61000-4-2 (IEC801-2)

u Perlindungan EFT jalur data sesuai dengan IEC 61000-4-4 (IEC801-4)

Catatan:

1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas T_A= 25°C per Gambar 2.

2. Dipasang pada 5,0 mm x 5,0 mm (0,03 mm tebal) Pad Tembaga untuk setiap terminal.

3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.

4. V_F< 3,5V untuk V_BR< 200V dan V_F< 6,5V untuk V_BR> 201V.

• SOCAY memiliki hak atas sejumlah paten, merek dagang, hak cipta, rahasia bisnis, dan kekayaan intelektual lainnya.
• SOCAY berhak untuk membuat perubahan tanpa pemberitahuan lebih lanjut pada setiap produk di sini.
• SOCAY tidak memberikan jaminan, pernyataan atau jaminan mengenai kesesuaian produknya untuk tujuan tertentu, dan tidak bertanggung jawab.
• Parameter yang diberikan dalam spesifikasi lembar data SOCAY dapat bervariasi dari aplikasi ke aplikasi, dan kinerja sebenarnya dapat bervariasi dari waktu ke waktu.Semua parameter operasi harus diverifikasi oleh ahli teknis pelanggan sebelum aplikasi..
• Setiap dan semua tanggung jawab dan kewajiban dibatalkan jika salah satu item di bawah pemberitahuan peringatan ini tidak dipatuhi.
