BOM Komponen TVS Dioda 78VWM 129VC P600 30KPA 30KPA78CA

250pcs
MOQ
negotiable
harga
BOM Komponen TVS Dioda 78VWM 129VC P600 30KPA 30KPA78CA
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Kata Kunci: Perlindungan dioda
Ukuran: R6/P600
Tipe pemasangan: THT
Vrwm: 78V
Vbr@Itu (Min.): 87.1V
DIA: 50mA
Vc@Ipp: 55.2V
Ipp: 129A
Ir@Vrwm: 5000μA
kisaran suhu penyimpanan: -55 hingga +150 ℃
Menyoroti:

Dioda TVS 30KPA

,

Dioda TVS 30KPA78CA

,

Komponen BOM P600
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL,REACH,RoHS,ISO
Nomor model: 30KPA90CA
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 2-3 minggu
Deskripsi Produk

BOM Komponen TVS Diode TVS Diode 78VWM 129VC P600 30KPA 30KPA78CA



DATA SHEET:30KPA.pdf





Deskripsi:



Tabung TVS banyak digunakan untuk perlindungan semikonduktor dan perangkat sensitif, biasanya untuk perlindungan dioda.daya penekanan denyut nadi sementara tinggi dan tegangan penjepit rendah.





Nomor Bagian

Kembali

Stand-off

Tegangan

VRWM

(V)

Pembagian

TeganganVBR (V)

@ AkuT

Tes

Saat ini

AkuT

(mA)

Maksimal

Pengepakan

Tegangan VC @ AkuPP

(V)

Maksimal

Puncak

Denyut nadi

Saat ini AkuPP(A)

Maksimal

Kembali

KebocoranAkuR

@VRWM

(μA)
Satuan Bi   MIN
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2





Bahan utama:





Bahan semikonduktor, mati, paket resin.







Aplikasi:



Perangkat TVS sangat ideal untuk melindungi antarmuka I/O, bus VCC dan sirkuit rentan lainnya yang digunakan dalam aplikasi elektronik Telecom, Komputer, Industri dan Konsumen.







Parameter Simbol Nilai Satuan
Pembagian daya pulsa puncak dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2) PPPM 30000 Watt
Arus Pulsa Puncak dengan bentuk gelombang 10/1000μs. (Catatan 1, Gambar 3) AkuPP Lihat Tabel Selanjutnya Amper
Pembagian daya pada infinite heat sink di TL= 75°C PM(AV) 8.0 Watt
Puncak arus gelombang ke depan, gelombang setengah sinus tunggal 8,3ms (Catatan 3) AkuFSM 500 Amper
Jalur operasi dan rentang suhu penyimpanan. TJ, TSTG -55 sampai +150 °C

Catatan:

1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.

2. Dipasang pada 5.0mm x 5.0mm (0.03mm tebal) Pad Tembaga untuk setiap terminal.

3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.

4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.

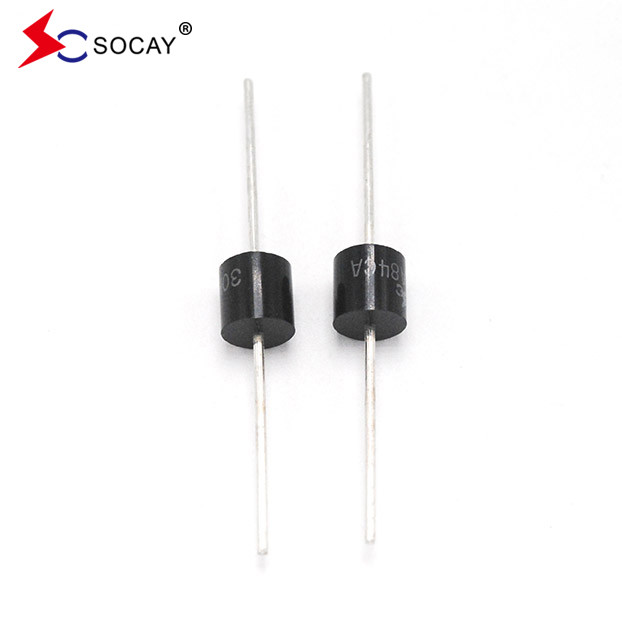

BOM Komponen TVS Dioda 78VWM 129VC P600 30KPA 30KPA78CA 0

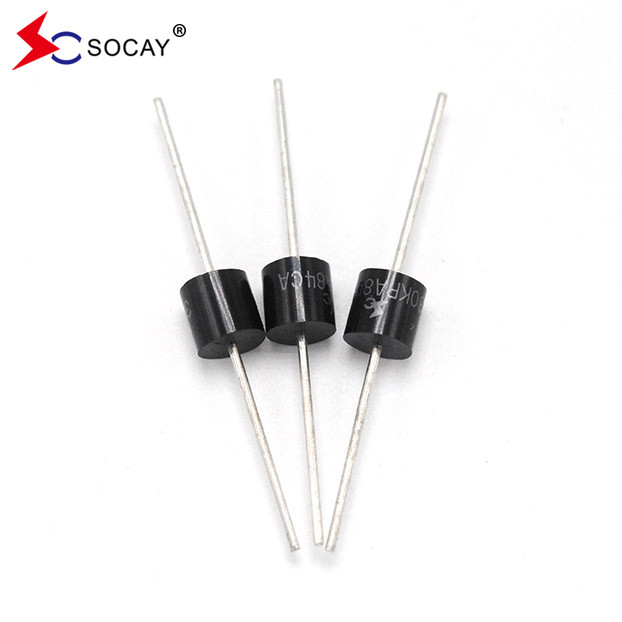

BOM Komponen TVS Dioda 78VWM 129VC P600 30KPA 30KPA78CA 1

BOM Komponen TVS Dioda 78VWM 129VC P600 30KPA 30KPA78CA 2

BOM Komponen TVS Dioda 78VWM 129VC P600 30KPA 30KPA78CA 3

BOM Komponen TVS Dioda 78VWM 129VC P600 30KPA 30KPA78CA 4

BOM Komponen TVS Dioda 78VWM 129VC P600 30KPA 30KPA78CA 5



BOM Komponen TVS Dioda 78VWM 129VC P600 30KPA 30KPA78CA 6



FAQ
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

Q2. Apakah Anda memiliki MOQ?
A: MOQ tergantung pada jenis produk, 1pc untuk pemeriksaan sampel tersedia

Q3. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Kami biasanya mengirim dengan DHL, UPS, FedEx atau TNT. Biasanya membutuhkan waktu 3-5 hari untuk tiba. Pengiriman udara dan laut juga opsional.

Q4. Bagaimana untuk melanjutkan pesanan?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.

Q5: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 2-5 tahun untuk produk kami.
