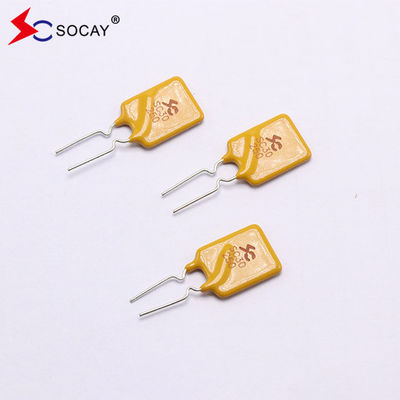

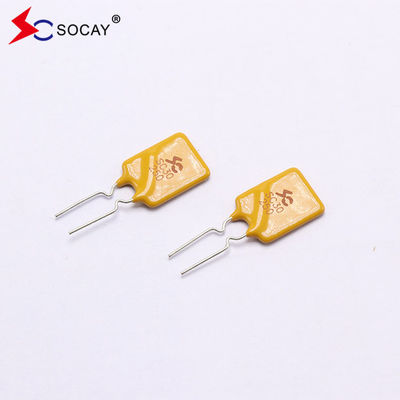

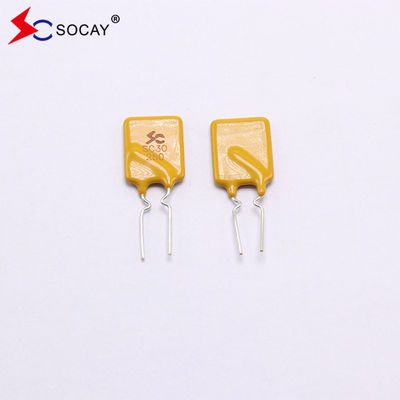

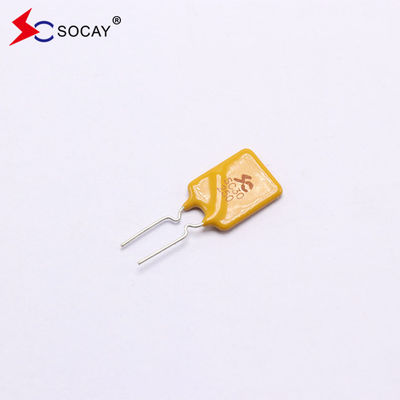

SC30-250SW0D 2.5A PPTC Fuse Resetable Tegangan maksimum 30Vdc Memenuhi persyaratan UL94V-0
DATA SHEET:SC30-250SW0D_v96.2.pdf
Parameter listrik:
| Nomor Bagian |
Aku memegang (A) |
Aku perjalanan (A) |
V max
(Vdc)
|
Aku max.
(A)
|
Pdtip
(W)
|
Waktu Maksimal
Untuk Trip
|
Resistensi |
| |
|
|
|
|
|
Saat ini
(A)
|
Waktu
(S)
|
R menit
(Ω)
|
R maksimal
(Ω)
|
R1max
(Ω)
|
| SC16-600SZ0D |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Silakan hubungi kami jika Anda membutuhkan lembar data lengkap atau informasi lebih lanjut
Fitur produk dari sekring yang dapat diatur kembali:
Perbedaan yang paling jelas antara polymer resetable fuse dan fuse biasa adalah karakteristik resetable mereka.sekering polimer yang dapat diatur kembali dapat memberikan perlindungan arus berlebihan berkali-kali sementara sekering biasa harus diganti setelah meledak agar sirkuit berfungsi dengan baikDalam lingkungan yang terlalu panas dan terlalu lembab, beberapa karakteristik sekering polimer yang dapat diatur kembali dapat rusak; dalam kondisi penyimpanan normal,Kehidupan sekering polimer yang dapat diatur kembali dapat dianggap tidak terbatas.
Pemilihan sekring yang dapat diatur kembali:
Saat memilih PPTC, prinsip-prinsip berikut umumnya harus diikuti dan model yang tepat harus dipilih berdasarkan tegangan kerja maksimum V dari jalur,arus operasi normal I, arus kesalahan IF dan suhu lingkungan maksimum TMAX. Pada suhu lingkungan operasi maksimum TMAX, hal berikut harus dipenuhi:
1Pemilihan IH daya tahan arus: IH daya tahan arus sedikit lebih besar dari arus operasi I;
2. Pilihan arus kesalahan IF: arus kesalahan IF harus lebih besar dari pemicu arus IT dan kurang dari arus maksimum I max;
3. Tegangan maksimum V max: Tegangan maksimum V max lebih besar dari tegangan operasi jalur. Saat memilih PPTC, suhu operasi harus dipertimbangkan dan dikurangi.
Grafik Rerating Suhu ITunggu(A):
| Suhu Operasi Lingkungan |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Penurunan Persentase |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Prosedur pengujian dan persyaratan:
| Tes |
Kondisi pengujian |
Kriteria penerimaan/penolakan |
| Resistensi |
Dalam udara diam @25±2°C |
Rmin≤R≤Rmax |
| Tahan arus |
60 menit, di Ihold, di udara yang tenang @25±2°C |
Tidak ada perjalanan |
| Waktu untuk Perjalanan |
Arus yang ditentukan, Vmax, @25±2°C |
T≤Maksimal Waktu Perjalanan |
| Siklus Kehidupan Perjalanan |
Vmax, Imax, 100 siklus |
Tidak ada busur atau terbakar |
| Ketahanan Perjalanan |
Vmax, 24 jam |
Tidak ada busur atau terbakar |
Spesifikasi fisik:
| Bahan Timah |
0.03-1.85A Baja Lapis Tembaga
2.50-5.00A Tembaga berlapis timah
|
| Karakteristik pemadatan |
Kemampuan pengelasan sesuai dengan MIL-STD-202, Metode 208E |
| Bahan Isolasi |
Polimer epoksi tahan api yang dipadatkan memenuhi persyaratan UL 94V-0. |
| Pelabelan Perangkat |
Dilambangkan dengan "SC", tegangan, arus nominal |
Kemasan Jumlah:
| Nomor Bagian |
Jumlah (pcs/reel) |
| SC30-250SW0D |
1000 |
Aplikasi
Produk digital, kamera, ponsel, bingkai foto, panel kontrol, mainan, LCD, catu daya,
Peralatan komunikasi, produk keamanan, audio, konverter.
