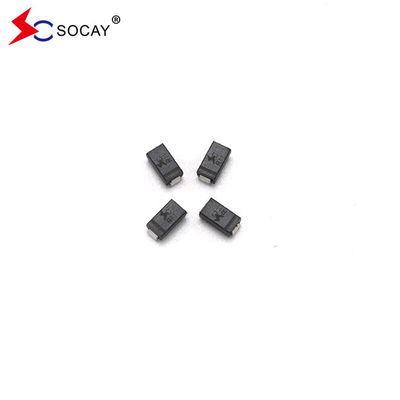

Socay TVS Diodes 400w 22V Surface Mount Penekan Tegangan Transient SMAJ22A SMC

Socay TVS Diodes 400w 22V Surface Mount Penekan Tegangan Transient SMAJ22A SMC

DATA SHEET:SMAJ_v2207.1.pdf

Pengantar singkat:

Seri SMAJ dirancang untuk melindungi peralatan elektronik dari tegangan transien karena petir dan peristiwa tegangan transien lainnya.

Aplikasi:

Perangkat TVS sangat cocok untuk melindungi antarmuka I/O, bus VCC, dan sirkuit rentan lainnya yang digunakan dalam aplikasi elektronik Telecom, Komputer, Industri, dan Konsumen.

 Catatan:

1.1.Suffix "A" menandakan perangkat toleransi 5%.

2. 2. Tambahkan akhiran "CA" setelah nomor bagian untuk menentukan perangkat dua arah.

3. 3.Untuk perangkat Bidirectional dengan V_Rdari 10 volt dan di bawah, I_RBatasnya dua kali lipat.

Karakteristik:

Gabungan ini pasivated dengan kaca
Induktansi rendah

Kebocoran rendah
Unit Uni dan Bidirectional

Kemampuan penjepitannya sangat baik

Dilapisi dengan timah matte yang bebas timah.
Bebas halogen dan sesuai RoHS

Untuk mengoptimalkan ruang papan untuk aplikasi yang dipasang di permukaan

Kemasan plastik memiliki peringkat peradangan dari Laboratorium Underwriters 94V-0.

Spesifikasi tegangan atau arus yang berlebihan adalah penyebab umum kegagalan
Uji kumis dilakukan sesuai dengan JEDEC JESD201A, khususnya mengikuti tabel 4a dan 4c.

Perangkat memiliki kapasitas daya puncak 400W ketika menggunakan tingkat pengulangan bentuk gelombang 10 × 1000μs (siklus kerja) sebesar 0,01%.
Waktu respons cepat: biasanya kurang dari 1.0ps dari 0 Volt hingga VBR min

Infrared (IR) khas kurang dari 5 microampere (μA) di atas 12 volt.
Pengelasan pada suhu tinggi: terminal harus dipanaskan hingga 260 °C selama 40 detik.

IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)

Koefisien suhu maksimum tipikal ΔVBR = 0,1% × VBR@25°C× ΔT

Perlindungan ESD jalur data sesuai dengan IEC 61000-4-2 ((IEC801-2)

Perlindungan EFT dari jalur data sesuai dengan IEC 61000-4-4 ((IEC801-4)

Catatan:

1Gunakan denyut arus non-terulang seperti yang ditunjukkan pada Gambar 3 dan derate di atas TA = 25 °C seperti yang ditunjukkan pada Gambar 2. 2.

2.Tempatkan perangkat pada bantalan tembaga 5,0 mm x 5,0 mm (0,03 mm tebal) pada setiap terminal.

3Perangkat harus menghasilkan gelombang setengah sinus tunggal atau gelombang persegi setara dengan durasi 8,3 ms. Siklus kerja tidak boleh melebihi 4 denyut per menit. Pengisi yang tidak penting telah dihapus.

4Tegangan ke depan (VF) harus kurang dari 3,5V untuk nilai VBR di bawah 200V dan kurang dari 6,5V untuk nilai VBR di atas 201V. Semua unit dan metrik harus dipatuhi secara ketat.
