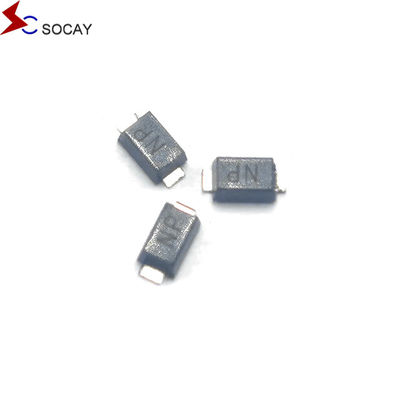

Socay TVS Diode SMF Seri SOD-123 78CA Proteksi Sirkuit Diode 78V 220W Penekan Tegangan Transient

Socay TVS Diode SMF Seri SOD-123 78CA Diode Perlindungan Sirkuit 78V 220W Surface Mount Transient Voltage Suppressor

DATA SHEET:SMF Series_v2211.1.pdf



SMF78CA Deskripsi:
SMF Series Transient Voltage Suppressors adalah perangkat semikonduktor dengan kemampuan penyerapan gelombang, waktu tanggapannya sangat cepat, hingga tingkat sub-nanodetik,Jadi sekali sirkuit menerima kejutan energi tinggi instan ketika ia dapat menekan energi ini, dengan menyerap seketika arus tinggi, klem tegangan tinggi dari sirkuit, hasil akhirnya adalah perlindungan peralatan atau sirkuit di belakang.




SMF78CA Spesifikasi:

• Tingkat kebocoran rendah
• Unit Unidirectional dan Bidirectional
• Kaca pasivat untuk persimpangan kaca
• Induktivitas rendah
• Kemampuan pegangan dan kontrol yang sangat baik
• Matt Tin - Bebas Timah
• Sesuai RoHS dan bebas halogen
• Kompatibel dengan paket standar industri SOD-123 - SOD-123
• Dirancang untuk mengoptimalkan ruang papan dalam aplikasi yang dipasang di permukaan
• 200W Kemampuan daya puncak pada 10 × 1000μs Repetisi bentuk gelombang Tingkat (siklus tugas): 0,01% Siklus tugas
• Respon cepat: biasanya kurang dari 1,0ps dari 0V hingga VBRmin
• Solder suhu tinggi: 260°C/40 detik pada penjepit
• Koefisien suhu maksimum tipikal ΔVBR = 0,1% × VBR@25°C×ΔT
• Kemasan plastik memiliki tingkat mudah terbakar 94V-0 oleh Underwriters Laboratory.
• Mode kegagalan yang khas adalah sirkuit pendek karena overvoltage atau overcurrent.
• Tes kumis dilakukan sesuai JEDEC JESD201A tabel 4a dan 4c.
• IEC-61000-4-2 ESD 15kV ((Air), 8kV (Kontak)
• IEC 61000-4-2 (IEC801-2) Perlindungan ESD jalur data
• IEC 61000-4-4 (IEC801-4) Perlindungan jalur data EFT


SMF78CA Aplikasi:
Perangkat TVS cocok untuk melindungi antarmuka I/O, bus VCC, dan sirkuit perlindungan lainnya yang digunakan dalam telekomunikasi, komputer, konsumen,dan aplikasi industri yang rentan terhadap serangan.
