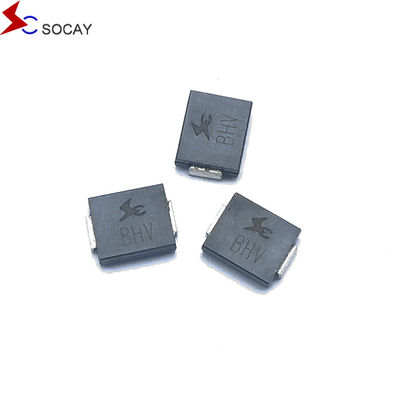

Socay TVS Fast Switching Diodes DO-214AB 8.0SMDJ 8000W 14V Surface Mount Transient Voltage Suppressor
DATA SHEET:8.0SMDJ_v2107.1.pdf
| Berat badan |
00,007 ons, 0,21 gram |
| |
|
| Kasus |
JEDEC DO-214AB Plastik cetakan di atas persimpangan kaca pasivated |
| |
|
| Polaritas |
Band warna menunjukkan katode kecuali Bipolar |
| |
|
| Terminal |
Selang berlapis timah matte, dapat dilas sesuai dengan JESD22-B102D |
Metode Seleksi
1Untuk menentukan produk pelanggan, tegangan operasi, port aplikasi, dan tingkat perlindungan yang diperlukan.
2Nilai VRWM dari perangkat harus lebih besar atau sama dengan tegangan operasi normal dalam sirkuit pelanggan.
3Pastikan bahwa nilai VC (tekanan penjepit) berada di bawah tegangan maksimum untuk chip back-end.
4Pilih paket perangkat yang tepat dan daya berdasarkan port aplikasi dan tingkat perlindungan.
Deskripsi:
Seri 8.0SMDJ dirancang khusus untuk melindungi peralatan elektronik sensitif dari perubahan tegangan yang disebabkan oleh petir dan peristiwa tegangan sementara lainnya.
| Nomor Bagian |
Penandaan |
Kembali
Stand-off
Tegangan VRWM (V)
|
Pembagian
Tegangan VBR (V)
@ IT
|
Tes
Saat ini
IT (mA)
|
Maksimal
Pengepakan
Tegangan VC @IPP (V)
|
Maksimal
Puncak
Denyut nadi
IPP saat ini (A)
|
Maksimal
Kembali
IR kebocoran
@VRWM (μA)
|
| Satuan |
Bi |
Satuan |
Bi |
MIN |
Maksimal |
| 8.0SMDJ14A |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Fitur:
- Chip kaca pasivasi
- Kebocoran rendah
- Unit Uni dan Bidirectional
- Kemampuan penjepit yang sangat baik
- 8000W Kemampuan daya puncak pada bentuk gelombang 10 × 1000μsRata pengulangan (siklus kerja):0.01%
- Waktu respons yang sangat cepat
- RoHS sesuai
Aplikasi:
Perangkat TVS sangat ideal untuk perlindungan antarmuka I/O, bus VCC dan sirkuit rentan lainnya yang digunakan dalam aplikasi elektronik telekomunikasi, komputer, industri dan konsumen.
| Kemampuan maksimal (TA=25°C kecuali dinyatakan lain) |
| |
| Parameter |
Simbol |
Nilai |
Satuan |
| Pembagian daya pulsa puncak dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2) |
PPPM |
8000 |
Watt |
| Arus Pulsa Puncak dengan bentuk gelombang 10/1000μs. (Catatan 1, Gambar 3) |
AkuPP |
Lihat Tabel Selanjutnya |
Amper |
| Pembagian daya pada infinite heat sink di TL= 75°C |
PM ((AV) |
6.5 |
Watt |
| Puncak arus gelombang ke depan, gelombang setengah sinus tunggal 8,3ms (Catatan 3) |
AkuFSM |
300 |
Amper |
| Tegangan langsung ke depan maksimum pada 25A untuk satu arah saja (Catatan 4) |
VF |
3.5/5.0 |
Tegangan |
| Jalur operasi dan rentang suhu penyimpanan. |
TJ, TSTG |
-55 sampai +150 |
°C |
|
Catatan:
1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.
2. Dipasang pada 5,0 mm x 5,0 mm (0,03 mm tebal) Pad Tembaga untuk setiap terminal.
3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.
4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.
|
