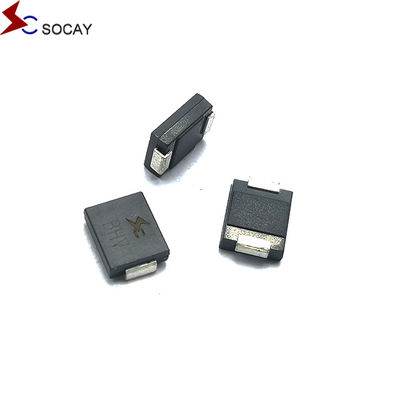

Socay TVS Bidirectional TVS Diodes 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor

500 pcs
MOQ
negotiable
harga
Socay TVS Bidirectional TVS Diodes 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
8.0SMDJ22CA Kata Kunci: Dioda TVS
8.0SMDJ22CA Vrwm: 22V
8.0SMDJ22CA Vbr@It (Min.): 22.20V
8.0SMDJ22CA Vbr@It (Max.): 24.50V
8.0SMDJ22CA Itu: 1mA
8.0SMDJ22CA Vc@Ipp: 32.4V
8.0SMDJ22CA Ipp: 249.38A
8.0SMDJ22CA Ir@VRwm: 5μA
Kisaran Suhu Penyimpanan 8.0SMDJ22CA: -55 hingga +150 ℃
Menyoroti:

8.0SMDJ22CA

,

Dioda TVS Bidirectional

,

Dioda TVS permukaan
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL,REACH,RoHS,ISO
Nomor model: 8.0SMDJ22CA
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: gulungan pita, massal
Waktu pengiriman: 1-3 minggu
Deskripsi Produk

Socay TVS Bidirectional TVS Diodes 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor



DATA SHEET:8.0SMDJ_v2107.1.pdf





Berat badan 00,007 ons, 0,21 gram

Kasus JEDEC DO-214AB Plastik cetakan di atas persimpangan kaca pasivated

Polaritas Band warna menunjukkan katode kecuali Bipolar

Terminal Selang berlapis timah matte, dapat dilas sesuai dengan JESD22-B102D



Metode Seleksi

1Untuk menentukan produk pelanggan, tegangan operasi, port aplikasi dan tingkat perlindungan yang diperlukan, pastikan bahwa VRWM

2. nilai lebih besar dari atau sama dengan tegangan operasi normal dari sirkuit pelanggan,memastikan bahwa nilai VRWM dari perangkat lebih besar atau sama dengan tegangan operasi normal dari sirkuit pelanggan.

3Hal ini juga penting untuk memastikan bahwa nilai VC (tekanan penjepit) kurang dari atau sama dengan tegangan maksimum untuk chip back-end.

4Berdasarkan port aplikasi dan tingkat perlindungan, pilih paket yang tepat dan rating daya.



8.0SMDJ22CA Deskripsi:

Seri 8.0SMDJ dirancang untuk melindungi peralatan elektronik sensitif dari perubahan tegangan akibat petir dan peristiwa tegangan sementara lainnya.




Nomor Bagian Penandaan

Kembali
Stand-off
Tegangan VRWM (V)

Pembagian
Tegangan VBR (V)
@ IT

Tes
Saat ini
IT (mA)

Maksimal
Pengepakan
Tegangan VC @IPP (V)

Maksimal
Puncak
Denyut nadi
IPP saat ini (A)

Maksimal
Kembali
IR kebocoran
@VRWM (μA)
Satuan Bi Satuan Bi MIN Maksimal
8.0SMDJ14A 8.0SMDJ14CA 8PEG 8BEG 14 15.60 17.20 10 23.2 348.28 200
8.0SMDJ15A 8.0SMDJ15CA 8PEK 8BEK 15 16.70 18.50 1 24.4 331.15 100
8.0SMDJ16A 8.0SMDJ16CA 8PEM 8BEM 16 17.80 19.70 1 26.0 310.77 50
8.0SMDJ17A 8.0SMDJ17CA 8PEP 8BEP 17 18.90 20.90 1 27.6 292.75 20
8.0SMDJ18A 8.0SMDJ18CA 8PER 8BER 18 20.00 22.10 1 29.2 276.71 10
8.0SMDJ19A 8.0SMDJ19CA 8PET 8BET 19 21.10 23.30 1 30.8 262.51 10
8.0SMDJ20A 8.0SMDJ20CA 8PEV 8BEV 20 22.20 24.50 1 32.4 249.38 5
8.0SMDJ22A 8.0SMDJ22CA 8PEX 8BEX 22 24.40 26.90 1 35.5 227.61 5
8.0SMDJ24A 8.0SMDJ24CA 8PEZ 8BEZ 24 26.70 29.50 1 38.9 207.71 5
8.0SMDJ26A 8.0SMDJ26CA 8PFE 8BFE 26 28.90 31.90 1 42.1 191.92 5
8.0SMDJ28A 8.0SMDJ28CA 8PFG 8BFG 28 31.10 34.40 1 45.4 177.97 5
8.0SMDJ30A 8.0SMDJ30CA 8PFK 8BFK 30 33.30 36.80 1 48.4 166.94 5
8.0SMDJ33A 8.0SMDJ33CA 8PFM 8BEM 33 36.70 40.60 1 53.3 151.59 5
8.0SMDJ36A 8.0SMDJ36CA 8PFP 8BEP 36 40.00 44.20 1 58.1 139.07 5
8.0SMDJ40A 8.0SMDJ40CA 8PFR 8BFR 40 44.40 49.10 1 64.5 125.27 5





8.0SMDJ22CA Fitur:



  • Tingkat kebocoran rendah.
  • Chip dengan pasivasi kaca
  • Unit Uni dan Bidirectional
  • Kemampuan yang sangat baik untuk menekan.
  • Waktu respons yang cepat
  • Kepatuhan RoHS
  • Perangkat memiliki kapasitas daya puncak 8000W ketika menggunakan bentuk gelombang 10 × 1000μs dengan tingkat pengulangan (siklus kerja) 0,01%.





8.0SMDJ22CA Aplikasi:

Perangkat TVS cocok untuk melindungi antarmuka I/O, bus VCC, dan sirkuit rentan lainnya yang digunakan dalam telekomunikasi, komputer, industri, dan aplikasi elektronik konsumen.



Kemampuan maksimal (TA=25°C kecuali dinyatakan lain)

Parameter Simbol Nilai Satuan
Pembagian daya pulsa puncak dengan bentuk gelombang 10/1000μs (Gambar 1) (Catatan 1), (Catatan 2) PPPM 8000 Watt
Arus Pulsa Puncak dengan bentuk gelombang 10/1000μs. (Catatan 1, Gambar 3) AkuPP Lihat Tabel Selanjutnya Amper
Pembagian daya pada infinite heat sink di TL= 75°C PM ((AV) 6.5 Watt
Puncak arus gelombang ke depan, gelombang setengah sinus tunggal 8,3ms (Catatan 3) AkuFSM 300 Amper
Tegangan langsung ke depan maksimum pada 25A untuk satu arah saja (Catatan 4) VF 3.5/5.0 Tegangan
Jalur operasi dan rentang suhu penyimpanan. TJ, TSTG -55 sampai +150 °C

Catatan:

1Pulsa arus non-terulang, per Gambar 3 dan diukur di atas TA= 25°C per Gambar 2.

2. Dipasang pada 5,0 mm x 5,0 mm (0,03 mm tebal) Pad Tembaga untuk setiap terminal.

3. 8,3ms gelombang sinus setengah tunggal, atau gelombang persegi setara, Siklus kerja = 4 denyut per menit maksimum.

4. VF< 3,5V untuk VBR< 200V dan VF< 6,5V untuk VBR> 201V.
