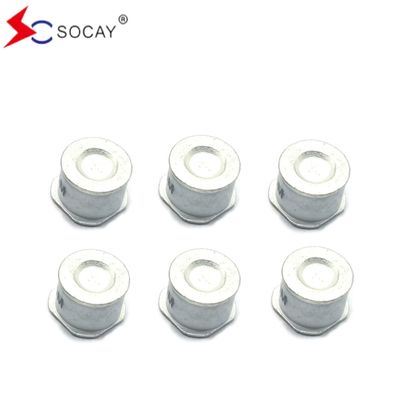

Petir Arrestor Axial Leaded Keramik Gas Discharge Tube 800V SC2E8-470MSMD GDT Komponen elektronik

Penangkap petir tabung pembuangan gas keramik aksial bertimbun 800V SC2E8-470MSMD GDT Komponen elektronik

DATA SHEET:SC2E8_v91.1.pdf

Prinsip kerja tabung pembuangan gas keramik
Tabung pembuangan gas keramik disegel dengan keramik, dan terdiri dari dua atau lebih elektroda logam dengan celah di dalam, diisi dengan gas inert argon dan neon.Mereka terhubung secara paralel pada sirkuitKetika perangkat tidak beroperasi, resistensi sangat tinggi dan kapasitansi setara rendah. Hal ini dapat dianggap sebagai sirkuit terbuka dan hampir tidak memiliki dampak pada sirkuit.Ketika ada denyut nadi yang abnormal, resistensi internal turun langsung setelah mencapai nilai tegangan operasi, dan arus dilepaskan.itu akan secara otomatis kembali ke kondisi resistensi tinggi dan sirkuit akan beroperasi secara normal.

Keuntungan tabung pembuangan gas keramik:

1. Sebelum kerusakan (konduksi), itu setara dengan sirkuit terbuka, dengan resistensi besar dan tidak ada atau sangat kecil kebocoran arus;

2Setelah kerusakan (konduksi), itu setara dengan sirkuit pendek, yang dapat melewati arus besar dengan penurunan tegangan yang sangat kecil;

3Kapasitas arus pulsa ( arus puncak) sangat besar; 2.5kA ~ 100kA;

4Ini memiliki karakteristik simetri dua arah.

5Nilai kapasitansi sangat kecil, kurang dari 3pF.

Kelemahan tabung pembuangan gas keramik:

1Karena ionisasi gas membutuhkan waktu tertentu, kecepatan respons lambat. Waktu respons umumnya 0,2 ~ 0,3 μs (200 ~ 300ns), dan yang tercepat adalah sekitar 0,1 μs (100ns).Sebelum dihidupkan, akan ada dorongan tajam dengan amplitudo yang lebih besar bocor dan tidak memiliki efek perlindungan;

2. Tegangan pemecahan memiliki konsistensi yang buruk dan dispersi yang besar, umumnya ± 20%;

3. Tegangan pemecahan hanya memiliki beberapa nilai tertentu;

Pilihan tabung pembuangan gas keramik:

1Di bawah dampak denyut nadi yang cepat, dibutuhkan waktu tertentu untuk ionisasi gas tabung pembuangan gas keramik (umumnya 0,2 ~ 0,3 μ s, yang tercepat adalah sekitar 0,1 μ s),jadi denyut nadi tajam dengan amplitudo yang lebih tinggi akan bocor ke belakang pergiUntuk menekan denyut tajam ini, ada beberapa metode: a. Sambungkan kondensator atau varistor secara paralel ke tabung debit; b.Sambungkan induktor dalam seri setelah tabung debit atau meninggalkan saluran transmisi dengan panjang yang sesuai untuk meredam denyut tajam ke nilai yang lebih rendahTingkat; c. Mengadopsi sirkuit perlindungan dua tingkat, dengan tabung debit sebagai tingkat pertama dan tabung TVS atau semikonduktor overvoltage protector sebagai tingkat kedua.Dua tingkat terisolasi oleh resistor, induktor atau sekering yang memulihkan diri sendiri.

2. Pemilihan tegangan pemutusan DC Vsdc: Nilai minimum tegangan pemutusan DC Vsdc harus lebih besar dari 1,2 kali tegangan puncak catu daya tertinggi atau tegangan sinyal tertinggi.

3Pemilihan arus pelepasan impuls: Pemilihan harus didasarkan pada arus lonjakan maksimum yang mungkin muncul di jalur atau arus lonjakan maksimum yang perlu dilindungi.Arus debit impuls tabung debit harus dihitung sesuai dengan arus debit impuls nominal (atau setengah dari arus debit impuls tunggal).

4Tabung pembuangan gas keramik umumnya tidak digunakan secara paralel karena kesalahan besar dalam tegangan pemecahan.

5Setelah masalah saat ini: Untuk memastikan bahwa tabung pembuangan dapat secara normal memadamkan busur setelah kerusakan dampak,di tempat-tempat di mana setelah arus mungkin terjadi (seperti dalam sirkuit aktif), varistor atau sekring yang memulihkan diri dapat dihubungkan secara berurutan ke tabung pembuangan. Batasi arus bebas sehingga kurang dari arus penyimpanan tabung pembuangan

Aplikasi

Sumber daya industri, sumber daya komunikasi, sumber daya inverter, sumber daya UPS tanpa gangguan, sumber daya diatur, sumber daya penggerak, sumber daya switching, modul daya,pengisolasi, inverter, peralatan medis,
