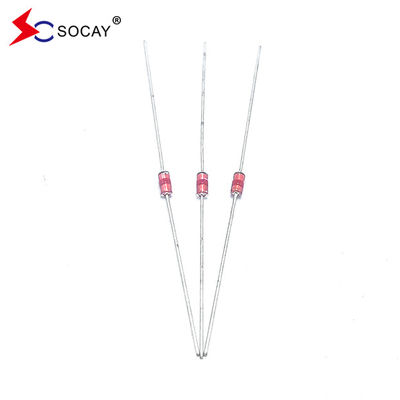

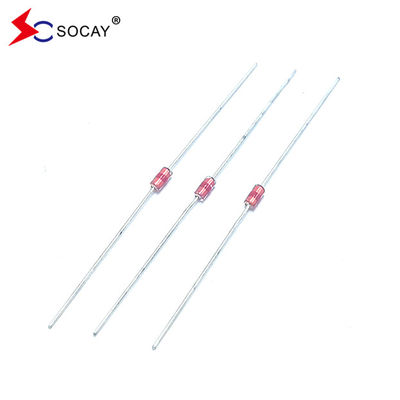

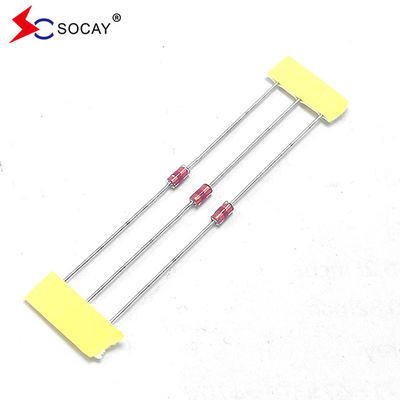

Axial Lead Spark Gap Protectors (SPG) SCA-141N Vs 140(98~182)V 1.0pF @8/20μS 500A
DATA SHEET:SCA_v2204.1.pdf
Deskripsi
SPG seperti tabung pembuangan gas, penggunaan kemasan kaca, fitur utamanya adalah: volume kecil, kapasitas elektroda kecil, ketahanan isolasi tinggi, rentang tegangan kerusakan opsional,Kecepatan reaksi lambat (voltase residual tinggi).
| BagianNomor |
DC Spark-over
Tegangan
Vs(V)
|
Minimal
Isolasi
Resistensi
IR (OHM) / DC
|
Maksimal
Kapasitas
1KHZ-6Vmax
C (pF)
|
GelombangCbiaya
Kapasitas
8/20 μS
|
Surge Life Tes |
| SCA-141N |
140 ((98~182) |
100M / 50V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-201M |
200 ((160 ~ 240) |
100M /100V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-301M |
300 ((240 ~ 360) |
100M /100V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-401M |
400 ((320 ~ 480) |
100M / 250V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-501M |
500 ((400~600) |
100M / 250V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-601M |
600 ((480 ~ 720) |
100M / 250V |
1.0 |
500A |
10KV / 100A, >200T |
| SCA-102M |
1000 ((800~1200) |
100M / 500V |
1.0 |
500A |
10KV / 100A, >200T |
Fitur:
|
u Sekitar nol arus kebocoran sebelum tegangan penjepit
u Lebih sedikit pembusukan pada keadaan on/off.
u Kemampuan tinggi untuk menahan serangan petir berulang kali.
u Kapasitas elektroda rendah (≤1,0pF) dan isolasi tinggi (≥100MΩ).
Anda RoHS sesuai.
u Bilateral simetris.
u Tidak sensitif terhadap suhu, kelembaban dan cahaya.
u Suhu kerja: -45 °C ~ +85 °C
u Suhu penyimpanan: -45°C ~ +85°C
u Memenuhi tingkat MSL 1, per J-STD-020
|
Prinsip Kerja
Secara paralel pada sirkuit, ketika perangkat tidak beroperasi, nilai resistensi tinggi (GΩ), kapasitas setara rendah dapat dianggap sebagai sirkuit terbuka, hampir tidak ada dampak pada sirkuit.Ketika ada denyut nadi yang abnormal, resistensi internal turun secara instan setelah mencapai nilai tegangan operasi, dan arus dilepaskan secara instan.kembali ke keadaan resistensi tinggi, dan sirkuit bekerja normal.
Aplikasi:
Semua jenis produk energi,
isolator, inverter, peralatan medis,
485 konverter, produk komunikasi,
produk keamanan.
| BagianNomor |
Kode warna1 |
Kode warna2 |
Kode warna3 |
| SCA-141N |
Kuning |
Hitam |
- |
| SCA-201M |
Merah |
- |
- |
| SCA-301M |
Oranye |
- |
- |
| SCA-401M |
Kuning |
- |
- |
| SCA-501M |
Hijau |
- |
- |
| SCA-601M |
Biru |
- |
- |
| SCA-102M |
Hitam |
- |
- |
Menyemprotkan dengan tangan
Suhu besi pengelasan: 350±5°C
Waktu pemanasan: 3 detik maksimal.
