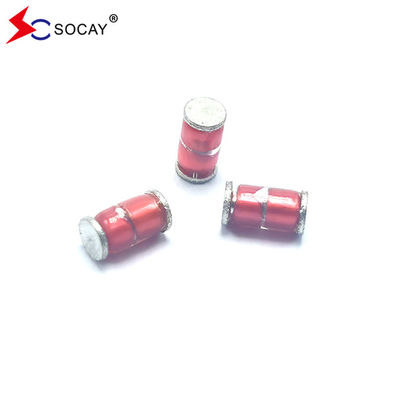

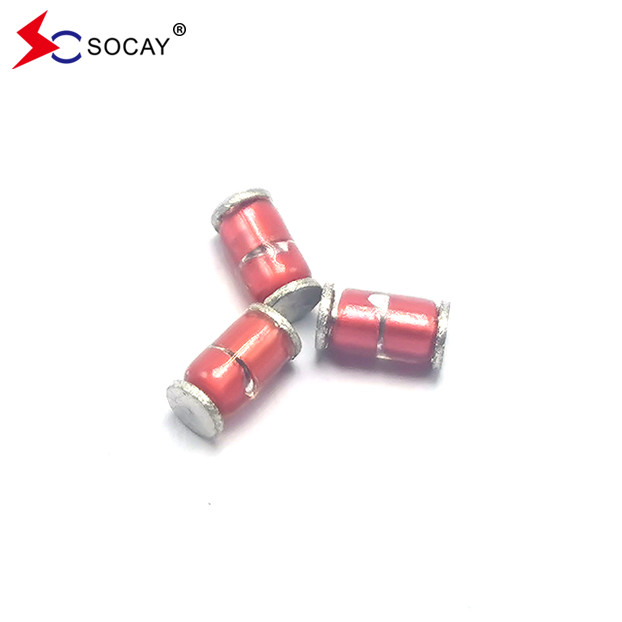

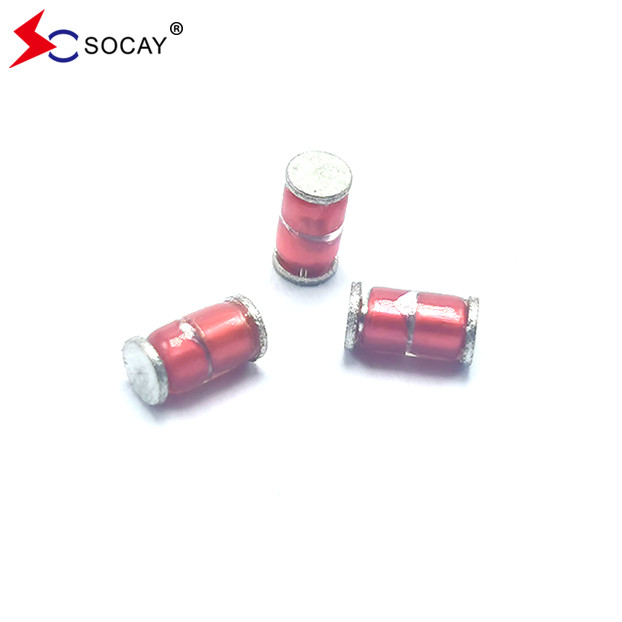

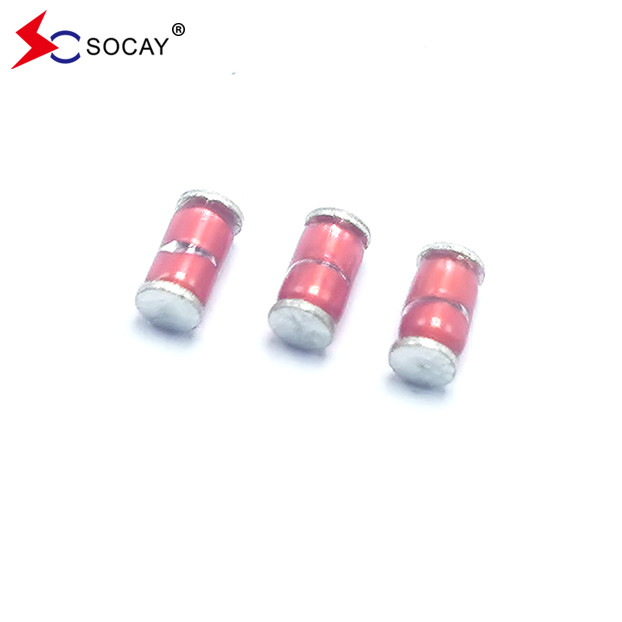

SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD

Dapat dinegosiasikan
MOQ
negotiable
harga
SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Barang: Pelindung Celah Percikan
Ukuran paket: SMD
Vs: 140(119~221)V
IR/DC: 100M/50V
C: 1.0pF
8/20μS: 1000A
Tes Kehidupan Lonjakan: 10KV / 150A , >200T
Menyoroti:

Spark Gap Protectors SPG

,

SMD Spark Gap Protectors
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: SCB-141N-SMD
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

SOCAY SCB-141N-SMD SMD Spark Gap Protectors (SPG) 1000A @8/20μS IR/DC 100M/50V



DATA SHEET:SCB-SMD_v2204.1.pdf



BagianNomor

DC Spark-over

Tegangan

Vs(V)

Minimal

Isolasi

Resistensi

IR (OHM) / DC

Maksimal

Kapasitas

1KHZ-6Vmax

C (pF)

GelombangCbiaya

Kapasitas

8/20 μS

 Surge Life Tes
SCB-141N-SMD 140 ((98~182) 100M / 50V 1.0 1000A 10KV / 150A, >200T
SCB-181N-SMD 180 ((126 ~ 234) 100M / 50V 1.0 1000A 10KV / 150A, >200T
SCB-201M-SMD 200 ((160 ~ 240) 100M /100V 1.0 1000A 10KV / 150A, >200T
SCB-301M-SMD 300 ((240 ~ 360) 100M /100V 1.0 1000A 10KV / 150A, >200T
SCB-401M-SMD 400 ((320 ~ 480) 100M / 250V 1.0 1000A 10KV / 150A, >200T
SCB-501M-SMD 500 ((400~600) 100M / 250V 1.0 1000A 10KV / 150A, >200T



SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 0

I.Metode Pemilihan/Nama Model


1Untuk mengetahui tegangan operasi pelanggan, produk, port aplikasi, tingkat perlindungan.
2"Tegangan pemecahan DC minimum > 1,2 kali tegangan operasi DC normal.
3"Pilih paket, ukuran dan aliran perangkat sesuai dengan port aplikasi dan tingkat perlindungan.







Aplikasi:



Semua jenis produk listrik, isolator, inverter, peralatan medis, 485 konverter, produk komunikasi, produk keamanan.





Posisi Metode pengujian Standar
DC Spark-over Voltage Ukur tegangan debit awal (Vs) dengan secara bertahap meningkatkan tegangan DC yang diterapkan. arus uji adalah 0,5mA maksimum. Dan tegangan DC naik dalam 100V/s ((Vs<1000V) atau 500V/s ((Vs≥1000V).

Tingkat perubahan, dalam ± 30%

resistensi isolasi & kapasitansi,

sesuai dengan spesifikasi nominal.
Resistensi Isolasi Ukur resistensi isolasi di terminal pada tegangan normal, tetapi tegangan uji tidak melebihi tegangan DC.
Kapasitas Mengukur kapasitansi elektrostatik dengan menerapkan tegangan kurang dari 6V (pada 1KHz) antara terminal.
Kehidupan Statik 10KV dengan 1500pf kondensor dilepaskan melalui resistor 2KΩ. 200 kali pada interval 10 detik.

△Vs/Vs≤30%

Karakteristik item lain harus memenuhi nilai yang ditentukan

Arus Surge

Kapasitas

 1.2/50μs & 8/20μs, 1000A, terhubung secara listrik dengan resistor (1~2 Ω), ±5 kali, setiap interval waktu 60 detik. Setelah itu, penampilan luar harus diperiksa secara visual. Tidak ada retakan dan gagal
Ketahanan Dingin Pengukuran setelah -40°C/1000 HRS & suhu normal/2 HRS. Fitur sesuai dengan spesifikasi nominal
Ketahanan panas Pengukuran setelah 125°C /1000 HRS & suhu normal/2 HRS.
Tahan Kelembaban Pengukuran setelah kelembaban 90 ~ 95 °C ((45 °C)) /1000 HRS & suhu normal/2 HRS.
Siklus Suhu 10 kali pengulangan siklus -40°C / 30 menit →normal, temp/2 menit →125°C/30 menit, pengukuran setelah normal temp/2 HRS.
Kemampuan Pengelasan Aplikasi fluks dan tenggelamkan dalam solder cair 230 ± 5 °C selama 3 detik sampai titik 1,5 mm dari tubuh. Kawat timah secara merata ditutupi oleh solder
Pemanasan Panas Pengukuran setelah kawat timbal direndam hingga titik 1,5 mm dari tubuh ke dalam solder 260 ± 5 °C selama 10 detik Sesuai dengan spesifikasi nominal
Kekuatan Tarik Menerapkan beban 0,5kg selama 10 detik Timah tidak akan menarik keluar untuk pecah
Kekuatan Flexural Bend kawat timbal di titik 2 mm dari tubuh di bawah beban 0,25 dan kembali ke titik aslinya.



SMD Spark Gap Protectors SPG 1000A 100M/50V SOCAY SCB-141N-SMD 1


Produk utama SOCAY meliputi berbagai tabung pembuangan gas keramik (GDT), dioda penekanan sementara (TVS Diodes), penekan ESD, penekan gelombang tiristor (TSS),Spark Gap Protectors (SPG), Varistor (MOV), Chip Varistor (MLV), PTC Resetable Fuse, Negative Temperature Coefficient Thermistor (NTC Thermistor), Chip Bead, Schottky Diode, Zener Diode, dll.Dari desain sirkuit hingga pengujian produk (dan memberikan laporan pengujian)Dengan kualitas dan layanan yang sangat baik, SOCAY telah memenangkan pujian luas dari pelanggan dan rasa hormat dari industri.
