Name: SCB-141N tabung pembuangan kaca timbal aksial 1.0pF 1000A Cocok untuk pasokan listrik
Brand: SOCAY
SKU: SCB-141N
Rating: 4.6 (178 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama produk: Spark Gap Protectors (SPG)

Jenis Paket: Timbal Aksial

Vs: 140(119~221)V

IR/DC: 100M/50V

C: 1.0pF

8/20μS: 1000A

Tes Kehidupan Lonjakan: 10KV / 150A , >200T

Menyoroti:

Timah Aksial Tabung Pelepasan Kaca

Tabung Pelepasan Kaca 1.0pF

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: REACH,RoHS,ISO

Nomor model: SCB-141N

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Amunisi dikemas dalam jumlah besar

Waktu pengiriman: 5-8 hari kerja

Galeri

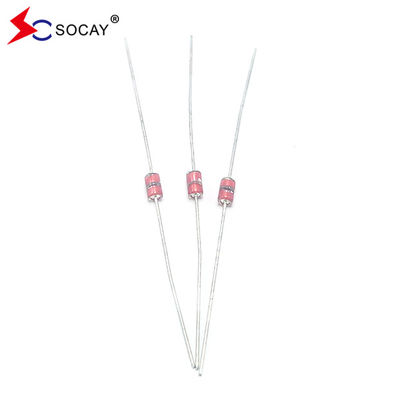

SCB-141N tabung pembuangan kaca timbal aksial 1.0pF 1000A Cocok untuk pasokan listrik

Deskripsi Produk

SCB-141N Vs 140 ((119~221) V 1.0pF @8/20μS 1000A Cocok untuk catu daya

DATA SHEET:SCB_v2204.1.pdf

BagianNomor	DC Spark-over Tegangan Vs(V)	Minimal Isolasi Resistensi IR (OHM) / DC	Maksimal Kapasitas 1KHZ-6Vmax C (pF)	GelombangCbiaya Kapasitas 8/20 μS	Surge Life Tes
SCB-141N	140 ((126~210)	100M / 50V	1.0	1000A	10KV / 150A, >200T
SCB-181N	180 ((126 ~ 234)	100M / 50V	1.0	1000A	10KV / 150A, >200T
SCB-201M	200 ((160 ~ 240)	100M /100V	1.0	1000A	10KV / 150A, >200T
SCB-301M	300 ((240 ~ 360)	100M /100V	1.0	1000A	10KV / 150A, >200T
SCB-401M	400 ((320 ~ 480)	100M / 250V	1.0	1000A	10KV / 150A, >200T
SCB-501M	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, >200T
SCB-601M	600 ((480 ~ 720)	100M / 250V	1.0	1000A	10KV / 150A, >200T
SCB-701M	700 ((560~840)	100M / 250V	1.0	1000A	10KV / 150A, >200T
SCB-102M	1000 ((800~1200)	100M / 500V	1.0	1000A	10KV / 150A, >200T
SCB-122M	1200 ((960~1440)	100M / 500V	1.0	1000A	10KV / 150A, >200T
SCB-152M	1500 ((1200~1800)	100M / 500V	1.0	1000A	10KV / 150A, >200T

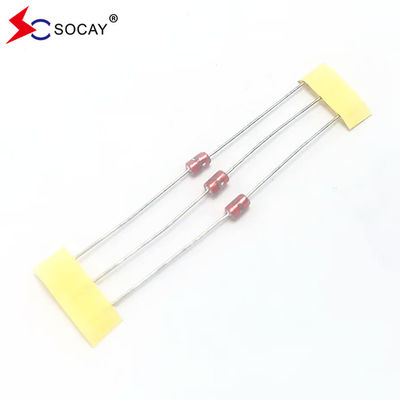

SCB-141N tabung pembuangan kaca timbal aksial 1.0pF 1000A Cocok untuk pasokan listrik 0

Fitur:

u Sekitar nol arus kebocoran sebelum tegangan penjepit

u Lebih sedikit pembusukan pada keadaan on/off.

u Kemampuan tinggi untuk menahan serangan petir berulang kali.

u Kapasitas elektroda rendah (≤1,0pF) dan isolasi tinggi (≥100MΩ).

Anda RoHS sesuai.

u Bilateral simetris.

u Tidak sensitif terhadap suhu, kelembaban dan cahaya.

u Suhu kerja: -45 °C ~ +125 °C

u Suhu penyimpanan: -45°C ~ +125°C

u Memenuhi tingkat MSL 1, per J-STD-020

Aplikasi:

u Sumber Daya

u Motor mematikan percikan

u Relay beralih penyerap percikan

u Perlindungan pulsa jalur data

u Perangkat elektronik yang memerlukan UL497A dan UL497B

u Telepon/Faks/Modem

u Pemancar/penerima sinyal frekuensi tinggi

u Antenna satelit

u Penguat radio

u Sistem alarm

u Tabung sinar katode di monitor/TV

BagianNomor	Kode warna1	Kode warna2	Kode warna3
SCB-141N	Hitam	Kuning	-
SCB-181N	Warna abu-abu	-	-
SCB-201M	Merah	-	-
SCB-301M	Oranye	-	-
SCB-401M	Kuning	-	-
SCB-501M	Hijau	-	-
SCB-601M	Biru	-	-
SCB-701M	Ungu	-	-
SCB-102M	Hitam	-	-
SCB-122M	Hitam	Merah	Merah
SCB-152M	Hitam	Hijau	Merah

Posisi	Metode pengujian	Standar
DC Spark-over Voltage	Ukur tegangan debit awal (Vs) dengan secara bertahap meningkatkan tegangan DC yang diterapkan. arus uji adalah 0,5mA maksimum. Dan tegangan DC naik dalam 100V/s ((Vs<1000V) atau 500V/s ((Vs≥1000V).	Tingkat perubahan, dalam ± 30% resistensi isolasi & kapasitansi, sesuai dengan spesifikasi nominal.
Resistensi Isolasi	Ukur resistensi isolasi di terminal pada tegangan normal, tetapi tegangan uji tidak melebihi tegangan DC.
Kapasitas	Mengukur kapasitansi elektrostatik dengan menerapkan tegangan kurang dari 6V (pada 1KHz) antara terminal.
Kehidupan Statik	10KV dengan 1500pf kondensor dilepaskan melalui resistor 2KΩ. 200 kali pada interval 10 detik.	△Vs/Vs≤30% Karakteristik item lain harus memenuhi nilai yang ditentukan
Arus Surge Kapasitas	1.2/50μs & 8/20μs, 1000A, terhubung secara listrik dengan resistor (1~2 Ω), ±5 kali, setiap interval waktu 60 detik. Setelah itu, penampilan luar harus diperiksa secara visual.	Tidak ada retakan dan gagal
Ketahanan Dingin	Pengukuran setelah -40°C/1000 HRS & suhu normal/2 HRS.	Fitur sesuai dengan spesifikasi nominal
Ketahanan panas	Pengukuran setelah 125°C /1000 HRS & suhu normal/2 HRS.
Tahan Kelembaban	Pengukuran setelah kelembaban 90 ~ 95 °C ((45 °C)) /1000 HRS & suhu normal/2 HRS.
Siklus Suhu	10 kali pengulangan siklus -40°C / 30 menit →normal, temp/2 menit →125°C/30 menit, pengukuran setelah normal temp/2 HRS.
Kemampuan Pengelasan	Aplikasi fluks dan tenggelamkan dalam solder cair 230 ± 5 °C selama 3 detik sampai titik 1,5 mm dari tubuh.	Kawat timah secara merata ditutupi oleh solder
Pemanasan Panas	Pengukuran setelah kawat timbal direndam hingga titik 1,5 mm dari tubuh ke dalam solder 260 ± 5 °C selama 10 detik	Sesuai dengan spesifikasi nominal
Kekuatan Tarik	Menerapkan beban 0,5kg selama 10 detik	Timah tidak akan menarik keluar untuk pecah
Kekuatan Flexural	Bend kawat timbal di titik 2 mm dari tubuh di bawah beban 0,25 dan kembali ke titik aslinya.	Timah tidak akan menarik keluar untuk pecah

DC Spark-over Voltage	Ukur tegangan debit awal (Vs) dengan secara bertahap meningkatkan tegangan DC yang diterapkan. arus uji adalah 0,5mA maksimum. Dan tegangan DC naik dalam 100V/s ((Vs<1000V) atau 500V/s ((Vs≥1000V).	Tingkat perubahan, dalam ± 30% resistensi isolasi & kapasitansi, sesuai dengan spesifikasi nominal.
Resistensi Isolasi	Ukur resistensi isolasi di terminal pada tegangan normal, tetapi tegangan uji tidak melebihi tegangan DC.
Kapasitas	Mengukur kapasitansi elektrostatik dengan menerapkan tegangan kurang dari 6V (pada 1KHz) antara terminal.
Kehidupan Statik	10KV dengan 1500pf kondensor dilepaskan melalui resistor 2KΩ. 200 kali pada interval 10 detik.	△Vs/Vs≤30% Karakteristik item lain harus memenuhi nilai yang ditentukan
Arus Surge Kapasitas	1.2/50μs & 8/20μs, 1000A, terhubung secara listrik dengan resistor (1~2 Ω), ±5 kali, setiap interval waktu 60 detik. Setelah itu, penampilan luar harus diperiksa secara visual.	Tidak ada retakan dan gagal
Ketahanan Dingin	Pengukuran setelah -40°C/1000 HRS & suhu normal/2 HRS.	Fitur sesuai dengan spesifikasi nominal
Ketahanan panas	Pengukuran setelah 125°C /1000 HRS & suhu normal/2 HRS.
Tahan Kelembaban	Pengukuran setelah kelembaban 90 ~ 95 °C ((45 °C)) /1000 HRS & suhu normal/2 HRS.
Siklus Suhu	10 kali pengulangan siklus -40°C / 30 menit →normal, temp/2 menit →125°C/30 menit, pengukuran setelah normal temp/2 HRS.
Kemampuan Pengelasan	Aplikasi fluks dan tenggelamkan dalam solder cair 230 ± 5 °C selama 3 detik sampai titik 1,5 mm dari tubuh.	Kawat timah secara merata ditutupi oleh solder
Pemanasan Panas	Pengukuran setelah kawat timbal direndam hingga titik 1,5 mm dari tubuh ke dalam solder 260 ± 5 °C selama 10 detik	Sesuai dengan spesifikasi nominal
Kekuatan Tarik	Menerapkan beban 0,5kg selama 10 detik	Timah tidak akan menarik keluar untuk pecah
Kekuatan Flexural	Bend kawat timbal di titik 2 mm dari tubuh di bawah beban 0,25 dan kembali ke titik aslinya.	Timah tidak akan menarik keluar untuk pecah

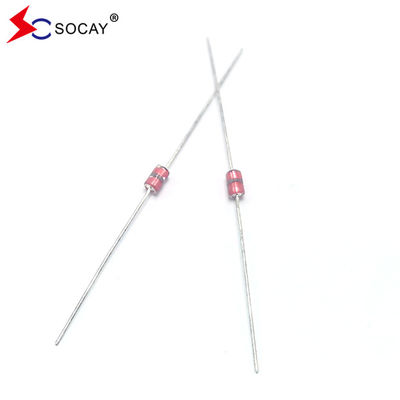

SCB-141N tabung pembuangan kaca timbal aksial 1.0pF 1000A Cocok untuk pasokan listrik 1

SCB-141N tabung pembuangan kaca timbal aksial 1.0pF 1000A Cocok untuk pasokan listrik 2
