PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping

4000pcs
MOQ
negotiable
harga
PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama produk: sekering reset pptc
Jenis Paket: SMD0603
Aku tunggu.: 0.02A
saya tersandung: 0,06A
V max: 30V
Aku max.: 20A
Pdtip.: 0,5W
Waktu Maksimum Untuk Perjalanan Saat Ini: 0,2A
Waktu Maksimum Untuk Waktu Perjalanan: 1 detik
Resistansi min: 12Ω
Resistensi maks: 70Ω
Menyoroti:

PPTC Surface Mount Resetable Fuse

,

Fuse yang bisa disetel ulang di permukaan 0.02A
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: UL, TUV, REACH, RoHS, ISO
Nomor model: SCF002-0603RB
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

Surface Mount Resetable PPTC SCF002-0603RB 0.02A 30Vmax Lebih cepat mengaktifkan 0603 Dimensi Solid Stat



DATA SHEET:SCF0603RB Seri_v2108.1.pdf



Nomor Bagian Tahan arus Tren perjalanan Tegangan nominal Maksimal arus Kekuatan Tipikal

Waktu Maksimal

Untuk Trip

 Resistensi
  AkuTunggu(A) Akuperjalanan(A)

Vmaksimal

(Vdc)

Akumaksimal

(A)

PDtype.

(W)

Saat ini

(A)

Waktu

(Sec.)

Rmenit

(Ω)

R1max

(Ω)
SCF001-0603RB 0.01 0.03 30.0 20.0 0.50 0.20 1.00 15.00 100.0
SCF002-0603RB 0.02 0.06 30.0 20.0 0.50 0.20 1.00 12.00 70.00
SCF003-0603RB 0.03 0.09 30.0 20.0 0.50 0.15 1.00 6.000 65.00
SCF004-0603RB 0.04 0.12 24.0 20.0 0.50 0.20 1.00 4.000 45.00
SCF005-0603RB 0.05 0.15 24.0 20.0 0.50 0.25 1.00 3.000 35.00
SCF010-0603RB 0.10 0.30 15.0 40.0 0.50 0.50 1.00 0.900 8.000
SCF020-0603RB 0.20 0.50 9.0 40.0 0.50 1.00 0.60 0.550 3.500
SCF025-0603RB 0.25 0.55 9.0 40.0 0.50 8.00 0.08 0.500 3.000
SCF030-0603RB 0.30 0.70 6.0 40.0 0.50 8.00 0.10 0.300 2.000
SCF035-0603RB 0.35 0.75 6.0 40.0 0.50 8.00 0.10 0.200 1.400
SCF040-0603RB 0.40 0.80 6.0 40.0 0.50 8.00 0.10 0.150 0.900
SCF050-0603RB 0.50 1.00 6.0 40.0 0.50 8.00 0.10 0.100 0.800

Aku Tunggu= Hold Current. perangkat arus maksimum tidak akan berlari dalam 25°C masih udara.

Aku perjalanan= Trip Current. arus minimum di mana perangkat akan selalu trip dalam 25°C masih udara.

V maksimal= Tegangan operasi maksimum yang dapat ditangani perangkat tanpa kerusakan pada arus nominal (Imax).

Aku maksimal= Maksimal arus kesalahan yang dapat ditangani perangkat tanpa kerusakan pada tegangan nominal (Vmax).

P dtipe= Penghambatan daya maksimum ketika perangkat berada dalam keadaan berputar dalam 25°C lingkungan udara diam pada tegangan nominal.

R menit= Resistensi perangkat minimum sebelum memicu pada 25°C.

R 1max= Resistensi maksimum perangkat diukur satu jam setelah aliran kembali.

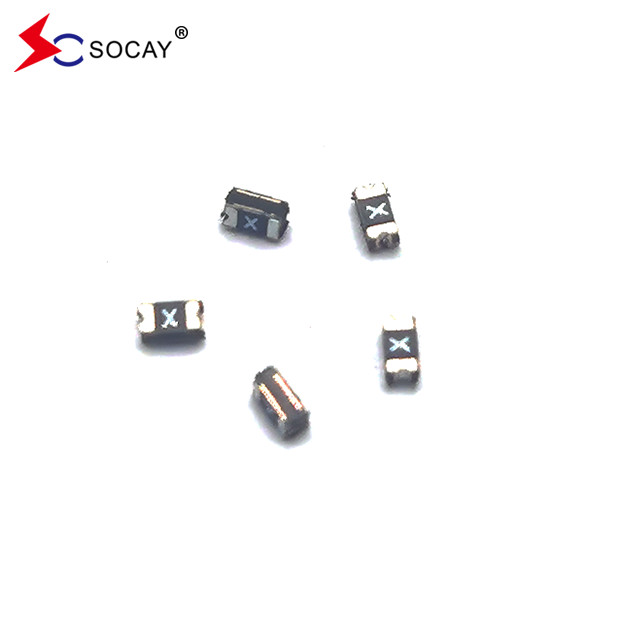

PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping 0



Fitur:

u RoHS Compliant & Bebas Halogen

0603 Dimensi, permukaan dipasang, keadaan padat

u Listrik operasi: 0,01A ~ 0,50A

u Tegangan maksimum: 6V ~ 30Vdc

u Suhu operasi: -40°C ~ + 85°C







TesArtikel Kondisi pengujian Terimalah. / Kriteria Penolakan
Resistensi Di udara yang tenang @ 25°C Rmenit≤R≤R1maksimal
Waktu untuk Perjalanan Arus yang ditentukan, Vmaksimal, 25°C T≤Maksimal Waktu Perjalanan
Daya tahan arus 30 menit, di IH Tidak ada perjalanan
Siklus Kehidupan Perjalanan VmaksimalAkumaksimal, 100siklus Tidak ada busur atau terbakar
Ketahanan Perjalanan Vmaksimal, 1 jam Tidak ada busur atau terbakar



Bahan Terminal Tembaga nikel berlapis timah
Zona pemadatan Memenuhi spesifikasi EIA RS 186-9E dan ANSI/J-STD-002 Kategori 3.



TesArtikel Kondisi pengujian Perubahan Resistensi
Penuaan Pasif 85°C,1000 jam ± 10%
Kelembaban Menuaan 85°C/85%RH.100 jam ± 5%
Kejut Termal

MIL-STD-202, Metode 107G

+85°C/-40°C, 20 kali

 ±33% perubahan resistensi khas
Resistensi Solvent MIL-STD-202, Metode 215 Tidak ada perubahan.
Getaran ML-STD-883C, kondisi uji A Tidak ada perubahan.



Model Suhu operasi lingkungan maksimum (°C)
  - 40 - 20 0 25 40 50 60 70 85
SCF001-0603RB 0.014 0.0125 0.0115 0.010 0.0085 0.007 0.006 0.005 0.0035
SCF002-0603RB 0.028 0.025 0.023 0.020 0.017 0.014 0.012 0.010 0.007
SCF003-0603RB 0.042 0.038 0.035 0.030 0.026 0.021 0.018 0.015 0.011
SCF004-0603RB 0.056 0.050 0.046 0.040 0.034 0.028 0.024 0.020 0.014
SCF005-0603RB 0.070 0.063 0.058 0.050 0.043 0.035 0.030 0.025 0.018
SCF010-0603RB 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF020-0603RB 0.280 0.250 0.230 0.200 0.170 0.140 0.120 0.100 0.070
SCF025-0603RB 0.350 0.310 0.290 0.250 0.210 0.180 0.150 0.130 0.090
SCF030-0603RB 0.420 0.380 0.350 0.300 0.260 0.210 0.180 0.150 0.110
SCF035-0603RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF040-0603RB 0.540 0.500 0.450 0.400 0.340 0.310 0.270 0.230 0.160
SCF050-0603RB 0.670 0.630 0.560 0.500 0.430 0.390 0.340 0.290 0.200

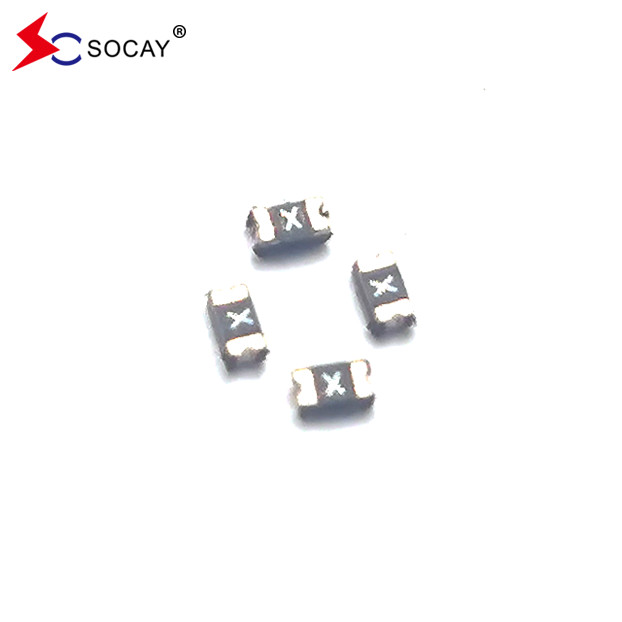

PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping 1

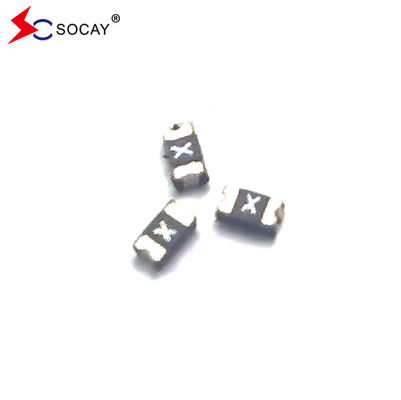

PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping 2

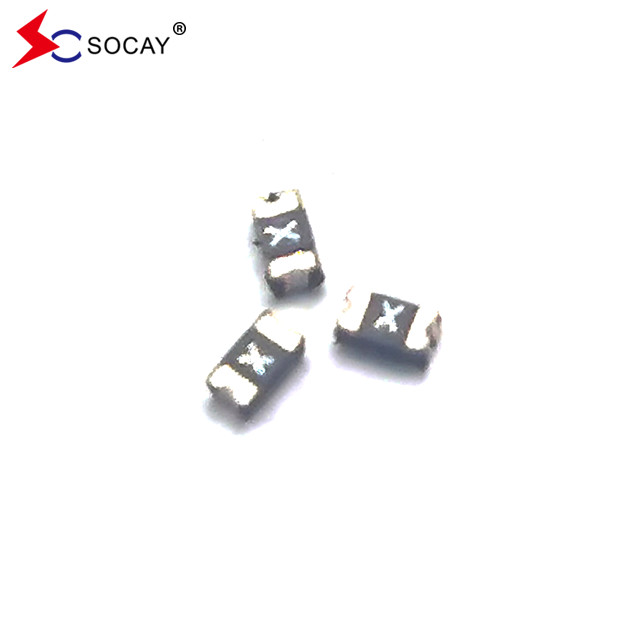

PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Faster Tripping 3



Nomor Bagian Jumlah Nomor Bagian Jumlah
SCF001-0603RB 4000 PCS SCF020-0603RB 5000 PCS
SCF002-0603RB 4000 PCS SCF025-0603RB 5000 PCS
SCF003-0603RB 5000 PCS SCF030-0603RB 5000 PCS
SCF004-0603RB 5000 PCS SCF035-0603RB 5000 PCS
SCF005-0603RB 5000 PCS SCF040-0603RB 4000 PCS
SCF010-0603RB 5000 PCS SCF050-0603RB 4000 PCS



Label:

SMD Fuse Resetable

Sekring yang Dapat Disetel Ulang Pemasangan di Permukaan

PPTC polimer yang dapat diatur kembali
