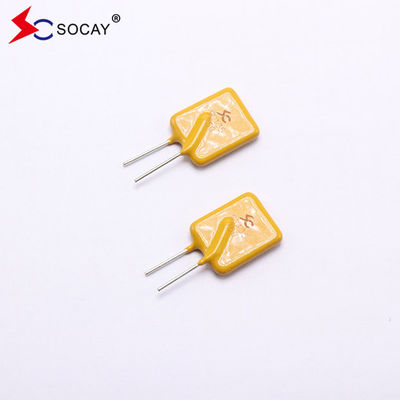

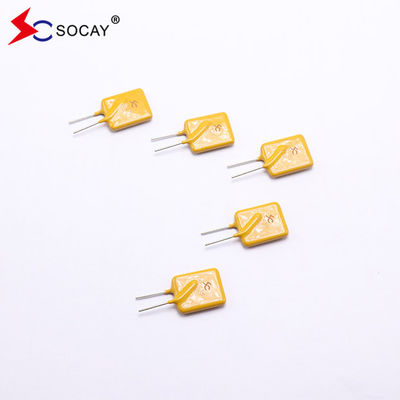

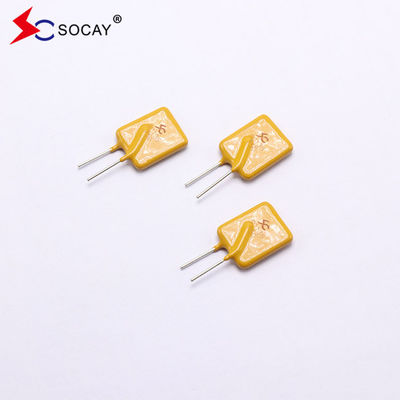

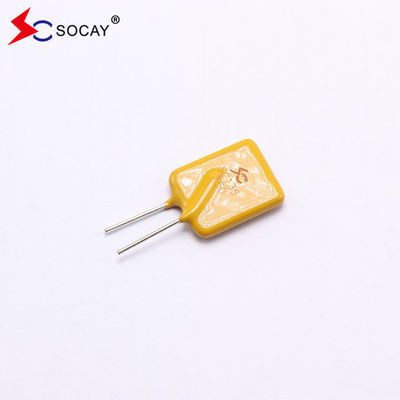

SOCAY Resetable Polymer PPTC SC135-750SZ0D Operasi Saat ini 0.75A Untuk power port
PPTC polimer yang dapat diatur kembaliAku tidak tahu.DATA SHEET:SC135-750SZ0D_v912.1.pdf
Parameter listrik:
| Nomor Bagian |
AkuTunggu(A) |
Akuperjalanan(A) |
Vmaksimal
(Vdc)
|
Akumaksimal
(A)
|
Pdtip
(W)
|
Waktu Maksimal
Untuk Trip
|
Rkeberadaan |
| PPTC polimer yang dapat diatur kembali |
|
|
|
|
|
Saat ini
(A)
|
Waktu
(S)
|
Rmenit
(Ω)
|
Rmaksimal
(Ω)
|
R1maksimal
(Ω)
|
|
SC135-750SZ0D
|
0.75 |
1.50 |
135 |
20 |
3.5 |
3.75 |
20.00 |
0.50 |
0.85 |
1.28 |
| |
Tentang PPTC
Koefisien suhu positif polimer adalah semacam elemen perlindungan elektronik overcurrent, yang terbuat dari polimer organik polimer tinggi di bawah kondisi tekanan tinggi,reaksi suhu tinggi dan vulkanisasi, setelah doping dengan bahan partikel konduktif dan diproses dengan teknologi khusus.sementara sekring pemulihan diri memiliki perlindungan overcurrent overheating, pemulihan otomatis fungsi ganda.
PPtcs standar kerja
PPTC Standar Kerja
Dihubungkan secara berurutan ke sirkuit, ketika ada arus abnormal, nilai resistensi naik sesaat dan bertindak sebagai pembatas arus.kembali ke keadaan resistensi rendah dan sirkuit beroperasi secara normal.
Fitur PPTC Polimer yang dapat disetel ulang:
|
u Sesuai RoHS dan Bebas Halogen
u Perangkat dengan radial lead
u Bahan isolasi epoksi polimer tahan api yang dihaluskan memenuhi persyaratan UL94V-0
u PPTC Resetable Fuse Operating Current: 0.90A, Voltage Maksimum: 60Vdc, Suhu Operasi: -40°C sampai +85°C
|
Aplikasi PPTC polimer yang dapat disetel ulang:
|
u Hub USB, port dan peripheral
u Port daya
port IEEE1394
u Perlindungan motor
u Komputer dan peripheral
u Elektronik umum
|
Grafik Rerating Suhu ITunggu(A):
| Suhu Operasi Lingkungan |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Penurunan Persentase |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Prosedur pengujian dan persyaratan:
| Tes |
Kondisi pengujian |
Kriteria penerimaan/penolakan |
| Resistensi |
Dalam udara diam @25±2°C |
Rmin≤R≤Rmax |
| Tahan arus |
60 menit, di Ihold, di udara yang tenang @25±2°C |
Tidak ada perjalanan |
| Waktu untuk Perjalanan |
Arus yang ditentukan, Vmax, @25±2°C |
T≤Maksimal Waktu Perjalanan |
| Siklus Kehidupan Perjalanan |
Vmax, Imax, 100 siklus |
Tidak ada busur atau terbakar |
| Ketahanan Perjalanan |
Vmax, 24 jam |
Tidak ada busur atau terbakar |
Spesifikasi fisik PPTC Polimer yang dapat disetel ulang:
| Bahan Timah |
0.03-1.85A Baja Lapis Tembaga
2.50-5.00A Tembaga berlapis timah
|
| Karakteristik pemadatan |
Kemampuan pengelasan sesuai dengan MIL-STD-202, Metode 208E |
| Bahan Isolasi |
Polimer epoksi tahan api yang dipadatkan memenuhi persyaratan UL 94V-0. |
| Pelabelan Perangkat |
Dilambangkan dengan "SC", tegangan, arus nominal |
Pengemasan PPTC Polimer yang dapat disetel ulang
| Nomor Bagian |
Jumlah (pcs/reel) |
|
SC135-750SZ0D
|
500 |
