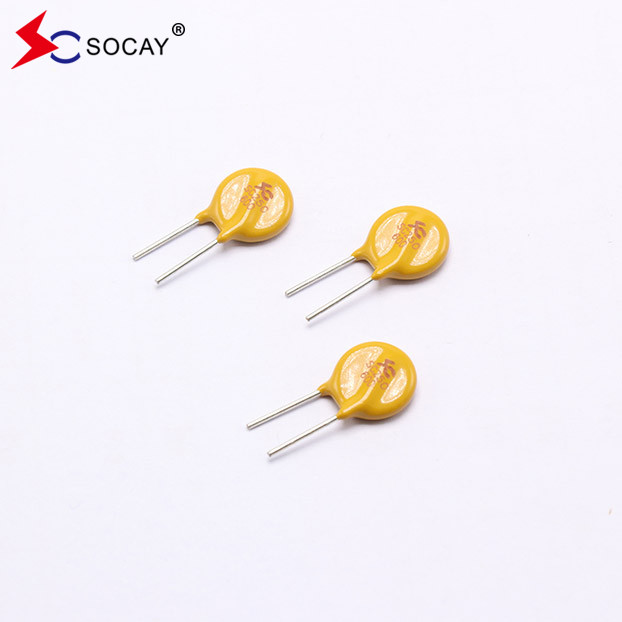

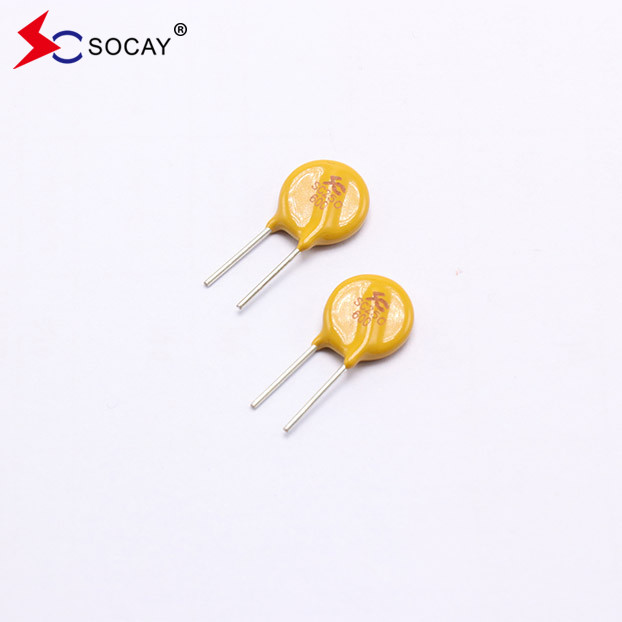

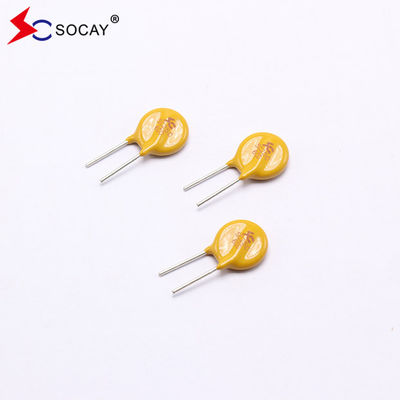

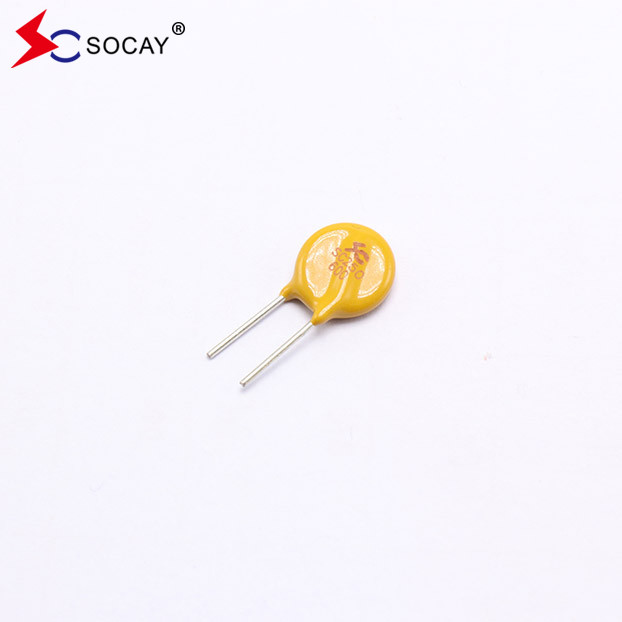

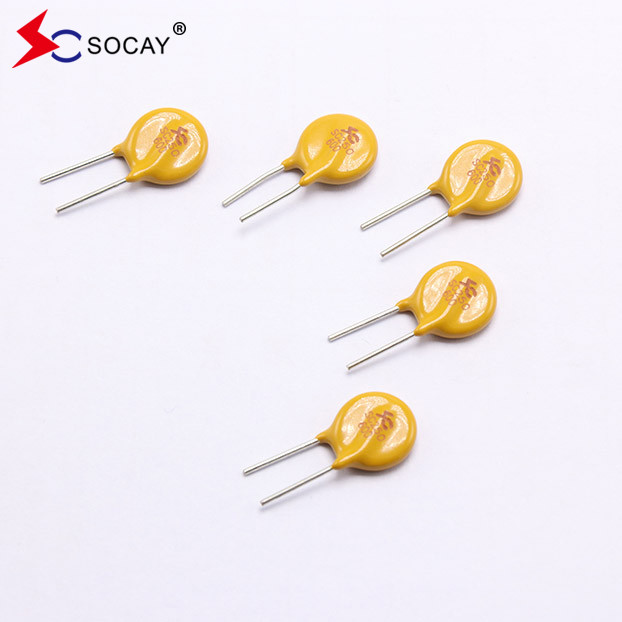

Pabrik Asli SOCAY Reset Polymer PPTC SC250-600CZ0D Di stok
PPTC polimer yang dapat diatur kembaliAku tidak tahu.DATA SHEET:SC250-600CZ0D_v98.1.pdf
Parameter listrik:
| Nomor Bagian |
AkuTunggu(A) |
Akuperjalanan(A) |
Vmaksimal
(Vdc)
|
Akumaksimal
(A)
|
Pdtip
(W)
|
Waktu Maksimal
Untuk Trip
|
Rkeberadaan |
| PPTC polimer yang dapat diatur kembali |
|
|
|
|
|
Saat ini
(A)
|
Waktu
(S)
|
Rmenit
(Ω)
|
Rmaksimal
(Ω)
|
R1maksimal
(Ω)
|
|
SC250-600CZ0D
|
0.60 |
1.20 |
220 |
3.0 |
4.0 |
3.0 |
10.0 |
0.50 |
0.75 |
1.13 |
| |
Tentang PPTC
Perangkat PTC (Polymer Positive Temperature Coefficient) dapat membantu melindungi terhadap lonjakan arus dan kegagalan suhu yang berlebihan.Perangkat tipe termistor membatasi aliran arus yang sangat besar saat kondisi kesalahanNamun, ini berbeda dari sekring tradisional yang hanya dapat digunakan sekali dan harus diganti.Perangkat PTC yang Jidentong telah dibuat dengan hati-hati selama bertahun-tahun dapat diatur kembali setelah pemecahan masalah dan memutuskan catu daya, sehingga mengurangi biaya komponen dan biaya layanan. Perangkat perlindungan sirkuit PTC terbuat dari bahan baku polimer PTC yang dicampur dengan partikel konduktor nano.bahan ini mengikat konduktor dengan erat menjadi struktur kristalNamun, ketika arus besar melewati atau suhu lingkungan naik, menyebabkan suhu perangkat lebih tinggi dari suhu operasi,konduktor dalam polimer meleleh dan menjadi teratur, menyebabkan volume untuk memperluas dan menyebabkan impedansi meningkat dengan cepat.
Aplikasi khas sekering yang dapat diatur kembali dalam sirkuit elektronik:
1. Perlindungan pengisi baterai
Di sirkuit pengisi baterai,tegangan output DC yang tidak diatur dari power converter dimodulasi oleh sirkuit penstabil tegangan dan dikonversi menjadi tegangan yang sesuai untuk mengisi bateraiPerangkat PPTC dan perangkat perlindungan tegangan kelebihan bekerja sama satu sama lain untuk melindungi terhadap kesalahan berikut:
* Listrik yang berlebihan. Listrik yang berlebihan dapat merusak FET daya atau baterai;
Pada saat ini dioda dihidupkan dan perangkat PPTC memasuki keadaan impedansi tinggi untuk membatasi arus;
* Tegangan terlalu tinggi. Pada saat ini, perangkat perlindungan tegangan kelebihan bekerja, dan perangkat PPTC membatasi arus.
Fitur PPTC Polimer yang dapat disetel ulang:
|
u Sesuai RoHS dan Bebas Halogen
u Perangkat dengan radial lead
u Bahan isolasi epoksi polimer tahan api yang dihaluskan memenuhi persyaratan UL94V-0
u PPTC Resetable Fuse Operating Current: 0.90A, Voltage Maksimum: 60Vdc, Suhu Operasi: -40°C sampai +85°C
|
Aplikasi PPTC polimer yang dapat disetel ulang:
|
u Hub USB, port dan peripheral
u Port daya
port IEEE1394
u Perlindungan motor
u Komputer dan peripheral
u Elektronik umum
|
Grafik Rerating Suhu ITunggu(A):
| Suhu Operasi Lingkungan |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Penurunan Persentase |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Prosedur pengujian dan persyaratan:
| Tes |
Kondisi pengujian |
Kriteria penerimaan/penolakan |
| Resistensi |
Dalam udara diam @25±2°C |
Rmin≤R≤Rmax |
| Tahan arus |
60 menit, di Ihold, di udara yang tenang @25±2°C |
Tidak ada perjalanan |
| Waktu untuk Perjalanan |
Arus yang ditentukan, Vmax, @25±2°C |
T≤Maksimal Waktu Perjalanan |
| Siklus Kehidupan Perjalanan |
Vmax, Imax, 100 siklus |
Tidak ada busur atau terbakar |
| Ketahanan Perjalanan |
Vmax, 24 jam |
Tidak ada busur atau terbakar |
Spesifikasi fisik PPTC Polimer yang dapat disetel ulang:
| Bahan Timah |
0.03-1.85A Baja Lapis Tembaga
2.50-5.00A Tembaga berlapis timah
|
| Karakteristik pemadatan |
Kemampuan pengelasan sesuai dengan MIL-STD-202, Metode 208E |
| Bahan Isolasi |
Polimer epoksi tahan api yang dipadatkan memenuhi persyaratan UL 94V-0. |
| Pelabelan Perangkat |
Dilambangkan dengan "SC", tegangan, arus nominal |
Pengemasan PPTC Polimer yang dapat disetel ulang
| Nomor Bagian |
Jumlah (pcs/reel) |
|
SC250-600CZ0D
|
500 |
