Name: Multilayer Ceramic Chip Varistor SV0402E9R0G0B SMD Tipe Zinc Oxide Varistor
Brand: SOCAY
SKU: SV0402E9R0G0B
Rating: 4.9 (176 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama lain: varistor MLV

Jenis Paket: SMD0402

Vdc (Maks.): 9V

Vv (Min.): 11V

Vv (Maks.): 17V

Vc (Maks.): 35V

Imaks: 1A

Cp (Ketik.): 5pF

Menyoroti:

Multilayer Ceramic Chip Varistor

SMD Keramik Chip Varistor

SMD Zinc Oxide Varistor

Informasi dasar

Tempat asal: Shenzen Guandong Cina

Nama merek: SOCAY

Sertifikasi: REACH RoHS ISO

Nomor model: SV0402E9R0G0B

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 5-8 hari kerja

Galeri

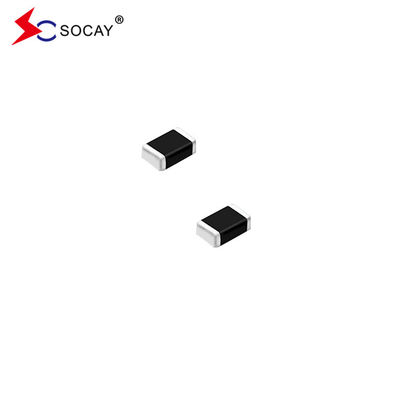

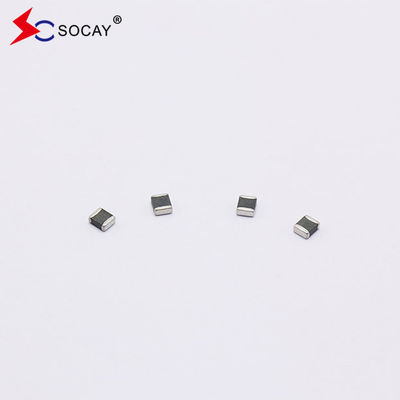

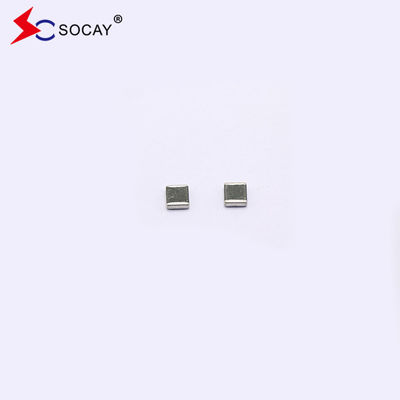

Multilayer Ceramic Chip Varistor SV0402E9R0G0B SMD Tipe Zinc Oxide Varistor

Deskripsi Produk

Multilayer Chip Varistor SV0402E9R0G0B Tipe SMD Chip Keramik Berbasis Zinc Oxide

Multilayer Chip Varistor DATASHEET:SV0402E9R0G0B_v89.1.pdf

Deskripsi:
Perangkat pembatas tegangan yang paling umum digunakan adalah varistor MOV/MLV, yang terutama terbuat dari seng oksida dan berbagai mineral mineral, yang dicampur dan dibentuk.

Karakteristik Listrik(25± 5°C):

Simbol	Minimal	Tipikal	Maksimal	Satuan
VDC	️	️	9	V
VV	11	️	17	V
VC	️	️	35	V
CP	️	5	️	pF

VDC ️ Tegangan operasi DC maksimum yang dapat dipertahankan varistor dan tidak melebihi arus kebocoran 10μA.
VV ?? Tegangan di seluruh perangkat diukur pada arus DC 1mA.
Setara dengan VB tekanan pemutus
VC Maksimum arus puncak melintasi varistor dengan bentuk gelombang 8/20μs dan arus pulsa 1A.
CP √ Kapasitas perangkat diukur dengan bias nol volt 1Vrms pada 1MHz. pF ± 30%.

Aplikasi multilayer chip varistor:

Perlindungan daya, Switch, mesin POS, penangkal petir, interkom bangunan, sistem pemantauan, kartu parkir, sistem transmisi, instrumen,meter, produk komunikasi,Panel kontrol.

Konstruksi dan Dimensi Varistor Chip Multilayer:

Ukuran EIA (EIAJ)	0402 (1005)
Simbol	Inci	Milimeter
L	00.038±0.005	0.96±0.12
W	0.019±0.003	0.48±0.0.07
T	0.020±0.004	0.50±0.10
C	0.010±0.006	0.25±0.15

Data Teknis Umum:

Suhu operasi		-40 ~ + 85oC
Suhu penyimpanan		-40 ~ + 85oC
Waktu Tanggapan		< 1 ns
Kemampuan untuk disolder		245±5oC, 3±1detik
Ketahanan peradangan solder		260±5oC, 10±1detik
Kondisi Penyimpanan Paket	Suhu penyimpanan	5 ~ 40oC
	Kelembaban Relatif	Sampai 65%
	Waktu Penyimpanan	12 bulan maksimal

Kinerja Lingkungan:

Artikel	Spesifikasi	Kondisi pengujian
Bias Kelembaban	△V_V/ V_V≤ ± 10%	90%RH, 40oC, Tegangan Kerja, 1000 jam
Kejut Termal	△V_V/ V_V≤ ± 10%	-40oC sampai 85oC, siklus 30 menit, 5 siklus
Tegangan beban penuh	△V_V/ V_V≤ ± 10%	Tegangan kerja, 85oC, 1000 jam

Pita pembawaDimensi:

Ukuran EIA (EIAJ)	0402 (1005)
Simbol	Inci	Milimeter
A	0.315±0.012	8.00±0.30
B	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	2.00±0.05
P2	0.079±0.002	2.00±0.05
W	0.023±0.001	0.59 ± 0.03
L	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60 ± 0.03

Jumlah Produk dalam Paket Taping:

SIZE EIA

(EIAJ)

0402

(1005)

Jumlah Pengemasan Standar (PCS / reel)

10,000
