Name: 18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD tipe bebas timbal
Brand: SOCAY
SKU: SV0402E180G2B
Rating: 5 (162 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama: Varistor Chip Multilapis

Kemasan: SMD0402

Vdc (Maks.): 18V

Vv (Min.): 46V

Vv (Maks.): 60V

Vc (Maks.): 110V

Imaks: 1A

Cp (Ketik.): 1pF

Menyoroti:

18VDC Multilayer Chip Varistor

Multilayer Chip Varistor Bebas Timah

18VDC Varistor permukaan yang dipasang

Informasi dasar

Tempat asal: Shenzen Guandong Cina

Nama merek: SOCAY

Sertifikasi: REACH RoHS ISO

Nomor model: SV0402E180G2B

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Waktu pengiriman: 5-8 hari kerja

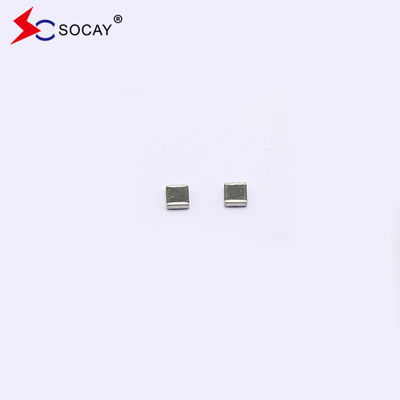

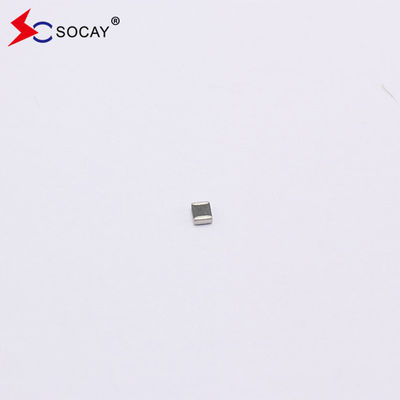

Galeri

18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD tipe bebas timbal

Deskripsi Produk

18VDC Surface Mount Multilayer Varistor SV0402E180G2B SMD Waktu Tanggapan Cepat (<1ns)

Multilayer Varistor DATASHEET:SV0402E180G2B_v89.1.pdf

Deskripsi:

Multilayer Varistor SV0402E180G2B didasarkan pada teknologi manufaktur Multilayer.termasuk yang ditentukan dalam IEC 61000-4-2 atau standar lain yang digunakan untuk Elektromagnetic Compliance (EMC)SV0402E9R0G0B biasanya digunakan untuk melindungi sirkuit terpadu dan komponen lain di tingkat papan sirkuit.

Sirkuit setara:

18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD tipe bebas timbal 0

Karakteristik Listrik(25± 5°C):

Simbol	Minimal	Tipikal	Maksimal	Satuan
VDC	️	️	9	V
VV	11	️	17	V
VC	️	️	35	V
CP	️	5	️	pF

VDC ️ Tegangan operasi DC maksimum yang dapat dipertahankan varistor dan tidak melebihi arus kebocoran 10μA.

VV ?? Tegangan di seluruh perangkat diukur pada arus DC 1mA.

Setara dengan VB tekanan pemutus

VC Maksimum arus puncak melintasi varistor dengan bentuk gelombang 8/20μs dan arus pulsa 1A.

CP √ Kapasitas perangkat diukur dengan bias nol volt 1Vrms pada 1MHz. pF ± 30%.

Fitur Varistor Multilayer:

u Tipe bebas timbal

u Chip keramik berbasis seng oksida tipe SMD

u Isolator di atas lapisan menjaga aliran kebocoran yang sangat rendah dan stabil

U Penghentian plating memberikan karakteristik soldering yang baik

u Waktu respons cepat (<1ns)

u Tegangan penjepit rendah

u Memenuhi standar IEC61000-4-2

u Kapasitas rendah dapat memenuhi perlindungan tegangan transisi tunggal kecepatan tinggi

Aplikasi Varistor Multilayer:

u Aplikasi produk kapasitas rendah untuk jalur sinyal kecepatan tinggi seperti HDMI, DVI, USB, IEEE 1394 Port dll.

u Aplikasi produk kapasitansi normal untuk Port I/O (RS232, USB, PS2, VGA, Audio) pada Motherboard dan Notebook, Set-Top Box, MP3 Player, DVD Player, dan Docking System dll.

Konstruksi Varistor Multilayer & Dimensi:

Ukuran EIA (EIAJ)	0402 (1005)
Simbol	Inci	Milimeter
L	00.038±0.005	0.96±0.12
W	0.019±0.003	0.48±0.0.07
T	0.020±0.004	0.50±0.10
C	0.010±0.006	0.25±0.15

Data Teknis Umum:

Suhu operasi		-40 ~ + 85oC
Suhu penyimpanan		-40 ~ + 85oC
Waktu Tanggapan		< 1 ns
Kemampuan untuk disolder		245±5oC, 3±1detik
Ketahanan peradangan solder		260±5oC, 10±1detik
Kondisi Penyimpanan Paket	Suhu penyimpanan	5 ~ 40oC
	Kelembaban Relatif	Sampai 65%
	Waktu Penyimpanan	12 bulan maksimal

Kinerja lingkungan multilayer varistor:

Artikel	Spesifikasi	Kondisi pengujian
Bias Kelembaban	△V_V/ V_V≤ ± 10%	90%RH, 40oC, Tegangan Kerja, 1000 jam
Kejut Termal	△V_V/ V_V≤ ± 10%	-40oC sampai 85oC, siklus 30 menit, 5 siklus
Tegangan beban penuh	△V_V/ V_V≤ ± 10%	Tegangan kerja, 85oC, 1000 jam

Dimensi pita pembawa varistor multilayer:

Ukuran EIA (EIAJ)	0402 (1005)
Simbol	Inci	Milimeter
A	0.315±0.012	8.00±0.30
B	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	2.00±0.05
P2	0.079±0.002	2.00±0.05
W	0.023±0.001	0.59 ± 0.03
L	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60 ± 0.03

Jumlah Produk dalam Paket Taping:

SIZE EIA

(EIAJ)

0402

(1005)

Jumlah Pengemasan Standar (PCS / reel)

10,000

18VDC Surface Mount Multilayer Chip Varistors SV0402E180G2B SMD tipe bebas timbal 3
