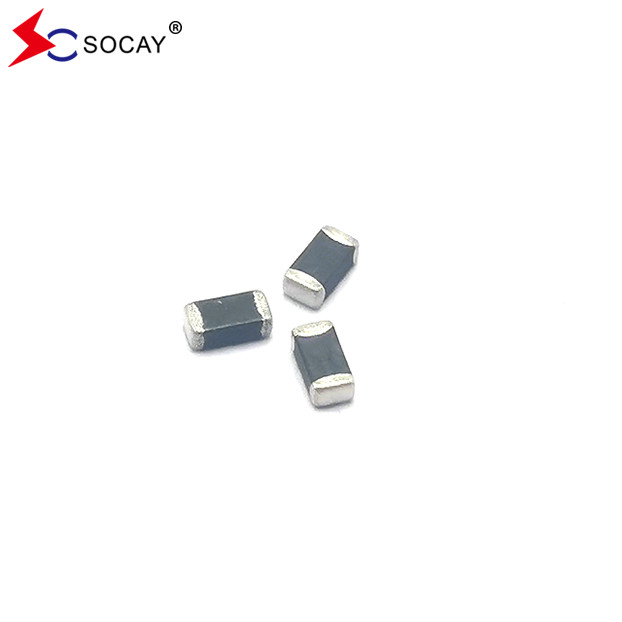

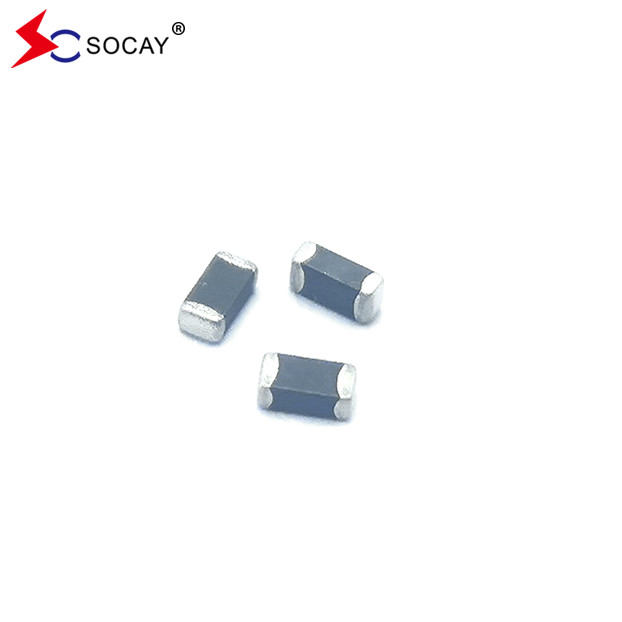

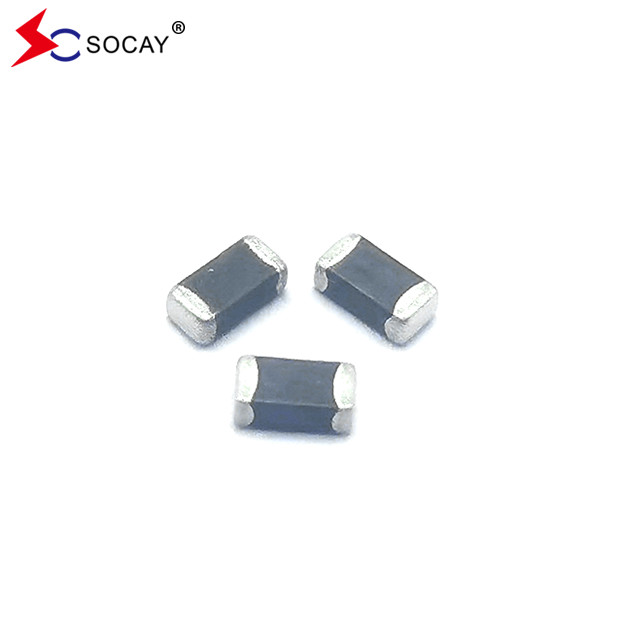

1206 Multilayer Chip Varistor SV1206N220G0A Untuk Motherboard Notebook

3000PCS
MOQ
negotiable
harga
1206 Multilayer Chip Varistor SV1206N220G0A Untuk Motherboard Notebook
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
nama komponen: Varistor Chip Multilapis
Paket Komponen: SMD1206
Tegangan operasi DC maksimum: 22V
Vv (Min.): 26.4V
Vv (Maks.): 33V
Arus puncak maksimum melintasi varistor: 72V
Arus Puncak Maksimum: 100A
Tegangan operasi AC maksimum: 17V
Menyoroti:

1206 Multilayer Chip Varistor

,

Laptop Multilayer Chip Varistor
Informasi dasar
Tempat asal: Shenzen Guandong Cina
Nama merek: SOCAY
Sertifikasi: REACH RoHS ISO
Nomor model: SV1206N220G0A
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

1206 Multilayer Chip Varistor SV1206N220G0A Aplikasi untuk motherboard, notebook


Multilayer Chip VaristorDATA SHEET:SV1206N220G0A_v209.1.pdf


Deskripsi:
Multilayer Chip Varistor SV1206N220G0A didasarkan pada teknologi manufaktur Multilayer.termasuk yang ditentukan dalam IEC 61000-4-2 atau standar lain yang digunakan untuk Elektromagnetic Compliance (EMC)SV1206N220G0A biasanya digunakan untuk melindungi sirkuit terpadu dan komponen lain di tingkat papan sirkuit.


Multilayer Chip VaristorKarakteristik listrik (25±5°C):

Simbol Minimal Tipikal Maksimal Satuan
VRMS ️ ️ 17 V
VDC ️ ️ 22 V
VV 26.4 ️ 33 V
VC ️ ️ 72 V
Imax ️ ️ 100 A
Wmax ️ ️ 0.5 W

VRMS - Tegangan operasi AC maksimum yang dapat dipertahankan varistor dan tidak melebihi arus kebocoran 10μA.

VDC - Tegangan operasi DC maksimum yang dapat dipertahankan varistor dan tidak melebihi arus kebocoran 10μA.

VV - Tegangan di seluruh perangkat diukur pada arus DC 1mA.

Setara dengan VB “tekanan pemecahan”.

VC - arus puncak maksimum di varistor dengan bentuk gelombang 8/20μs dan arus pulsa 5A.

Imax - arus puncak maksimum yang dapat diterapkan dengan bentuk gelombang 8/20μs tanpa kegagalan perangkat.

Wmax - Energi maksimum yang dapat dihabisi dengan bentuk gelombang 10/1000μs tanpa kegagalan perangkat.







Multilayer Chip VaristorFitur:

  • Bentuk persegi panjang, seri ukuran untuk sirkuit terpadu hibrida atau komponen pemasangan permukaan sirkuit cetak
  • Ada banyak sisi elektroda lead-out material, terutama cocok untuk teknologi permukaan mount untuk soldering dan ketahanan terhadap panas soldering dari persyaratan yang ketat
  • Tanggapan cepat (<1ns)
  • Arus kebocoran rendah, tegangan penjepit rendah
  • Cocok untuk reflow, soldering gelombang dan soldering tangan udara panas



Multilayer Chip VaristorAplikasi:

  • Aplikasi untuk motherboard, notebook, ponsel, PDA, perangkat genggam, DSC, DV, scanner, dan Set-Top Box... dll.
  • Cocok untuk tombol penekan, garis daya dan frekuensi rendah garis tunggal over-voltage melindungi.




Multilayer Chip Varistor Konstruksi & Dimensi:
1206 Multilayer Chip Varistor SV1206N220G0A Untuk Motherboard Notebook 0

Ukuran EIA (EIAJ) Panjang (L) Lebar (W) Ketebalan (T)
  Inci Milimeter Inci Milimeter Inci Milimeter
1206 (3216) 0.126±0.012 3.20 ± 0.30 0.063±0.012 1.60 ± 0.30 0.071 Max 1.80 Max









Multilayer Chip Varistor Pemanasan IR:



Pemanasan cepat, pemanasan parsial atau pendinginan cepat akan dengan mudah menyebabkan cacat komponen.Soldering IR memiliki hasil tertinggi karena kecepatan pemanasan yang terkontrol dan waktu solder liquidus. Pastikan bahwa elemen tidak mengalami gradien termal lebih curam dari 4 derajat per detik. 2 derajat per detik adalah gradien yang ideal.pra-pemanasan ke dalam 100 derajat dari suhu puncak pengelasan sangat penting untuk meminimalkan kejut termal.








Rekomendasi pemadatan:

1206 Multilayer Chip Varistor SV1206N220G0A Untuk Motherboard Notebook 1

  • Pemanasan sebelumnya
    • Kecepatan kenaikan suhu disarankan adalah 2 ~ 4 °C / s
    • Waktu prapanas yang tepat adalah dari 60 sampai 120 detik.
  • Pemanasan
    • Berhati-hati dengan kenaikan suhu yang tiba-tiba karena dapat memperburuk kemampuan pengelasan.
    • Atur suhu pel dalam kisaran 215 °C sampai 225 °C.
  • Pendinginan
    • Berhati-hati dengan pendinginan lambat karena dapat menyebabkan pergeseran posisi komponen.







Multilayer Chip Varistor Lingkungan&Pengujian Keandalan:

Karakteristik Metode pengujian dan deskripsi
Penyimpanan Pada Suhu Tinggi Sampel harus dihadapkan pada 125 ± 2 °C selama 1000 ± 2 jam dalam bak termostatik tanpa beban dan kemudian disimpan pada suhu ruangan dan kelembaban selama 1 sampai 2 jam.Perubahan tegangan varistor harus dalam 10%.
Siklus Suhu Siklus suhu suhu yang ditentukan harus diulang lima kali dan kemudian disimpan pada suhu ruangan dan kelembaban selama satu atau dua jam.Perubahan tegangan varistor harus dalam 10% dan kerusakan mekanis harus diperiksa.. Langkah Suhu Periode
    1 -40±3°C 30 menit ± 3
    2 Suhu Kamar 1 ~ 2 jam
    3 125 ± 2°C 30 menit ± 3
    4 Suhu Kamar 1 ~ 2 jam
Beban Suhu Tinggi Setelah tegangan maksimum yang diizinkan terus diterapkan pada 85°C selama 1000 jam, sampel harus disimpan pada suhu ruangan dan kelembaban selama satu atau beberapa jam,perubahan tegangan varistor harus dalam 10%.

Beban Panas Lembab/

Beban Kelembaban

 Sampel harus dihadapkan pada lingkungan 40°C,90-95%RH, dan tegangan maksimum yang diizinkan diterapkan selama 1000 jam, kemudian disimpan pada suhu ruangan dan kelembaban selama satu atau dua jam.Perubahan tegangan varistor harus dalam 10%.
Penyimpanan Pada Suhu Rendah Sampel harus dihadapkan pada suhu -40 °C, tanpa beban selama 1000 jam dan kemudian disimpan pada suhu kamar selama satu atau dua jam.





Jumlah Produk dalam Paket Tapping:

SIZE EIA(EIAJ)

1206

(3216)
Jumlah Pengemasan Standar (PCS / reel) 3,000





1206 Multilayer Chip Varistor SV1206N220G0A Untuk Motherboard Notebook 2

Label:

Varistor Chip Keramik

Permukaan Gunung Varistor

varistor oksida seng
