Rumah /Produk/Varistor Chip Multilapis/SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Untuk Perlindungan Sirkuit Terpadu

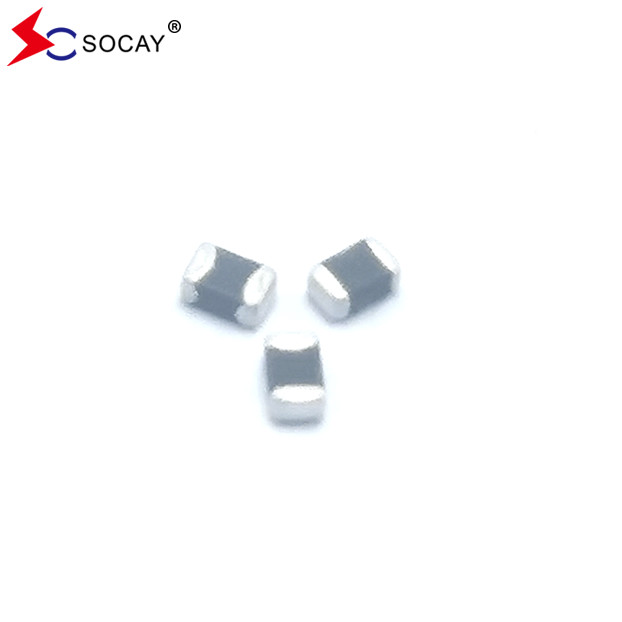

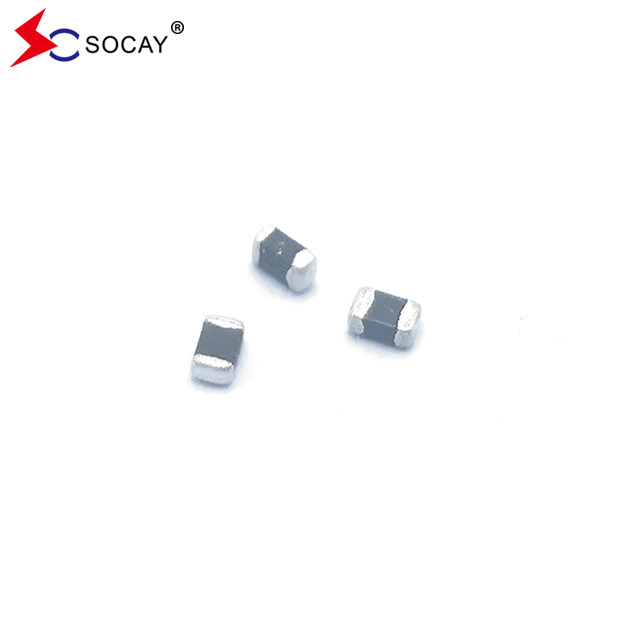

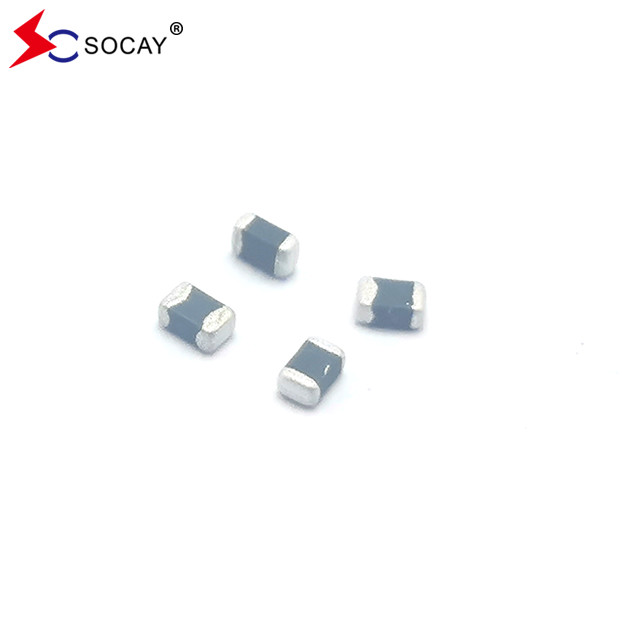

SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Untuk Perlindungan Sirkuit Terpadu

4000pcs
MOQ
negotiable
harga
SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Untuk Perlindungan Sirkuit Terpadu
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
nama komponen: Varistor Chip Multilapis
Paket Komponen: SMD0805
Vdc (Maks.): 9V
Vv (Min.): 10.8V
Vv (Maks.): 16.2V
Vc (Maks.): 35.6V
Imaks: 50A
Vrms (Maks.): 6V
Menyoroti:

SMD 0805 Chip Varistors

,

Chip Varistors Multilayer
Informasi dasar
Tempat asal: Shenzen Guandong Cina
Nama merek: SOCAY
Sertifikasi: REACH RoHS ISO
Nomor model: SV0805N9R0G0A
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

SMD0805 Chip Varistor SV0805N9R0G0A Biasanya diterapkan untuk melindungi sirkuit terpadu

Chip Varistor DATASHEET:SV0805N9R0G0A_v2201.1.pdf


Deskripsi:
Chip Varistor SV0805N9R0G0A didasarkan pada teknologi manufaktur Multilayer.termasuk yang ditentukan dalam IEC 61000-4-2 atau standar lain yang digunakan untuk Elektromagnetic Compliance (EMC)SV0805N9R0G0A biasanya digunakan untuk melindungi sirkuit terpadu dan komponen lain di tingkat papan sirkuit.


Karakteristik Listrik Chip Varistor (25± 5°C):

SimbolMinimalTipikalMaksimalSatuan
VRMS️️6V
VDC️️9V
VV10.8️16.2V
VC️️35.6V
Imax️️50A
Wmax️️0.2J

VRMS - Tegangan operasi AC maksimum yang dapat dipertahankan varistor dan tidak melebihi arus kebocoran 10μA.
VDC - Tegangan operasi DC maksimum yang dapat dipertahankan varistor dan tidak melebihi arus kebocoran 10μA.
VV - Tegangan di seluruh perangkat diukur pada arus DC 1mA.
Setara dengan VB “tekanan pemecahan”.
VC - arus puncak maksimum melintasi varistor dengan bentuk gelombang 8/20μs dan arus pulsa 2A.
Imax - arus puncak maksimum yang dapat diterapkan dengan bentuk gelombang 8/20μs tanpa kegagalan perangkat.
Wmax - Energi maksimum yang dapat dihabisi dengan bentuk gelombang 10/1000μs tanpa kegagalan perangkat.



Fitur Chip Varistor:

  • Bentuk persegi panjang, seri ukuran untuk sirkuit terpadu hibrida atau komponen pemasangan permukaan sirkuit cetak
  • Ada banyak sisi elektroda lead-out material, terutama cocok untuk teknologi permukaan mount untuk soldering dan ketahanan terhadap panas soldering dari persyaratan yang ketat
  • Tanggapan cepat (<1ns)
  • Arus kebocoran rendah, tegangan penjepit rendah
  • Cocok untuk reflow, soldering gelombang dan soldering tangan udara panas



Aplikasi Chip Varistor:

  • Aplikasi untuk motherboard, notebook, ponsel, PDA, perangkat genggam, DSC, DV, scanner, dan Set-Top Box... dll.
  • Cocok untuk tombol penekan, garis daya dan frekuensi rendah garis tunggal over-voltage melindungi.




Konstruksi dan Dimensi Varistor Chip:
SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Untuk Perlindungan Sirkuit Terpadu 0

Ukuran EIA (EIAJ)Panjang (L)Lebar (W)Ketebalan (T)
 InciMilimeterInciMilimeterInciMilimeter
0805 (2012)0.079±0.0082.00±0.200.049±0.0081.25±0.200.055 Max1.40 Max



Chip Varistor IR Soldering:

Pemanasan cepat, pemanasan parsial atau pendinginan cepat akan dengan mudah menyebabkan cacat komponen.Soldering IR memiliki hasil tertinggi karena kecepatan pemanasan yang terkontrol dan waktu solder liquidus. Pastikan bahwa elemen tidak mengalami gradien termal lebih curam dari 4 derajat per detik. 2 derajat per detik adalah gradien yang ideal.pra-pemanasan ke dalam 100 derajat dari suhu puncak pengelasan sangat penting untuk meminimalkan kejut termal.




Chip Varistor Environmental&Pengujian Keandalan:

KarakteristikMetode pengujian dan deskripsi
Penyimpanan Pada Suhu TinggiSampel harus dihadapkan pada 125 ± 2 °C selama 1000 ± 2 jam dalam bak termostatik tanpa beban dan kemudian disimpan pada suhu ruangan dan kelembaban selama 1 sampai 2 jam.Perubahan tegangan varistor harus dalam 10%.
Siklus SuhuSiklus suhu suhu yang ditentukan harus diulang lima kali dan kemudian disimpan pada suhu ruangan dan kelembaban selama satu atau dua jam.Perubahan tegangan varistor harus dalam 10% dan kerusakan mekanis harus diperiksa..LangkahSuhuPeriode
  1-40±3°C30 menit ± 3
  2Suhu Kamar1 ~ 2 jam
  3125 ± 2°C30 menit ± 3
  4Suhu Kamar1 ~ 2 jam
Beban Suhu TinggiSetelah tegangan maksimum yang diizinkan terus diterapkan pada 85°C selama 1000 jam, sampel harus disimpan pada suhu ruangan dan kelembaban selama satu atau beberapa jam,perubahan tegangan varistor harus dalam 10%.

Beban Panas Lembab/

Beban Kelembaban

Sampel harus dihadapkan pada lingkungan 40°C,90-95%RH, dan tegangan maksimum yang diizinkan diterapkan selama 1000 jam, kemudian disimpan pada suhu ruangan dan kelembaban selama satu atau dua jam.Perubahan tegangan varistor harus dalam 10%.
Penyimpanan Pada Suhu RendahSampel harus dihadapkan pada suhu -40 °C, tanpa beban selama 1000 jam dan kemudian disimpan pada suhu kamar selama satu atau dua jam.





Jumlah Produk dalam Paket Tapping:

SIZE EIA(EIAJ)

0805

(2012)

Jumlah Pengemasan Standar (PCS / reel)4,000


Isi kotak:
Seri 0805: 6 gulungan / kotak dalam




Pelabelan dan Penandaan:
Label kertas harus diletakkan di sisi jelas gulungan, dan informasi menunjukkan sisi kanan.











SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Untuk Perlindungan Sirkuit Terpadu 1

Label:

Varistor Chip Keramik

Permukaan Gunung Varistor

varistor oksida seng
