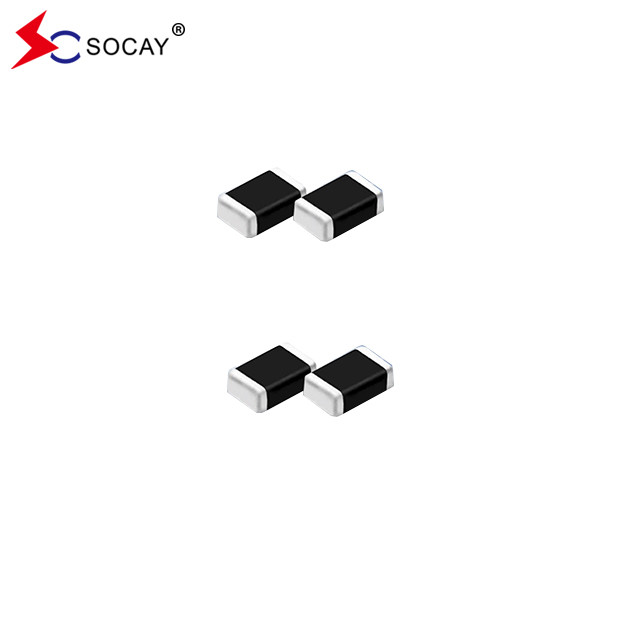

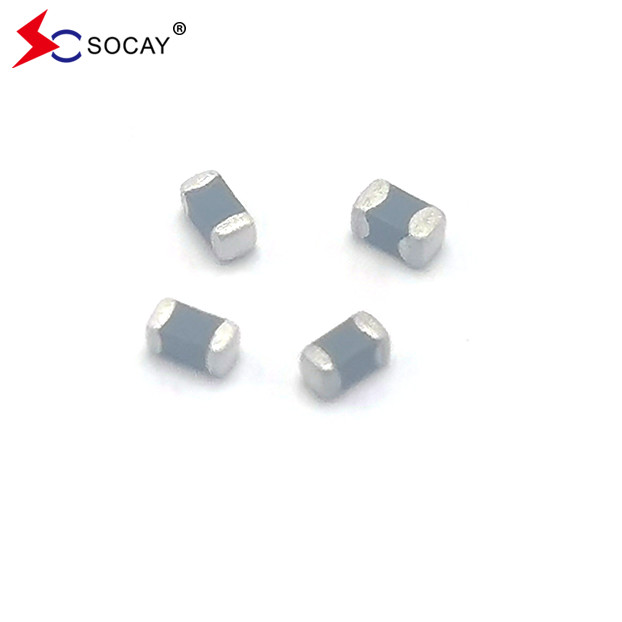

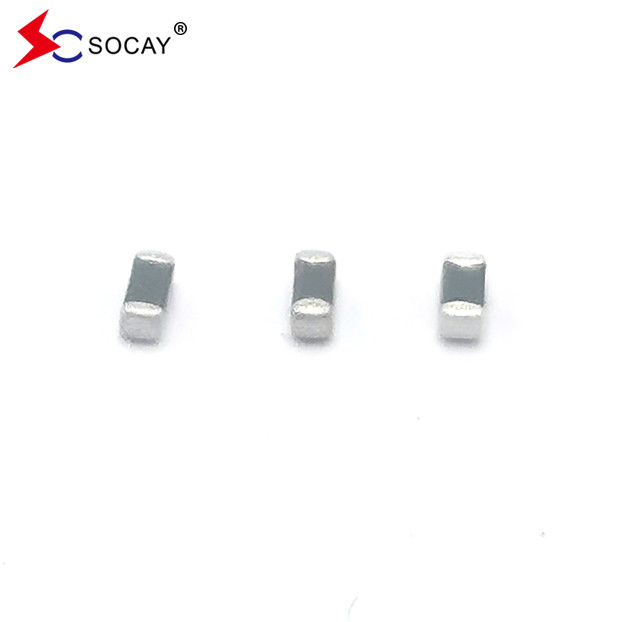

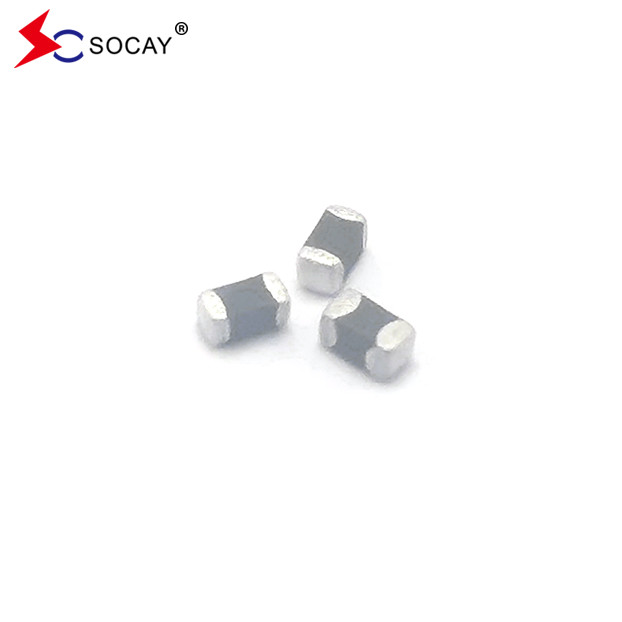

SMD 0603 Surface Mount Varistor SV0603N300G0A Untuk Laptop PDA Ponsel

4000pcs
MOQ
negotiable
harga
SMD 0603 Surface Mount Varistor SV0603N300G0A Untuk Laptop PDA Ponsel
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama: Varistor Chip Multilapis
Kemasan: SMD0603
Vdc (Maks.): 30V
Vv (Min.): 36V
Vv (Maks.): 45V
Vc (Maks.): 99V
Imaks: 30A
Vrms (Maks.): 25V
Menyoroti:

SMD 0603 Varistor permukaan

,

Notebook Permukaan Gunung Varistor
Informasi dasar
Tempat asal: Shenzen Guandong Cina
Nama merek: SOCAY
Sertifikasi: REACH RoHS ISO
Nomor model: SV0603N300G0A
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Waktu pengiriman: 5-8 hari kerja
Deskripsi Produk

0603 Surface Mount Varistor SV0603N300G0A Listrik kebocoran rendah dan stabil yang sangat baik



Varistor permukaan DATASHEET:SV0603N300G0A_v89.1.pdf





Deskripsi:

Surface Mount Varistor SV0603N300G0A didasarkan pada teknologi manufaktur Multilayer.termasuk yang ditentukan dalam IEC 61000-4-2 atau standar lain yang digunakan untuk Elektromagnetic Compliance (EMC)SV0603N300G0A biasanya digunakan untuk melindungi sirkuit terpadu dan komponen lain di tingkat papan sirkuit.





Surface Mount Varistor Sirkuit yang setara:

SMD 0603 Surface Mount Varistor SV0603N300G0A Untuk Laptop PDA Ponsel 0





Karakteristik Listrik(25± 5°C):

Simbol Minimal Tipikal Maksimal Satuan
VRMS ️ ️ 25 V
VDC ️ ️ 30 V
VV 36 ️ 45 V
VC ️ ️ 99 V
Imax ️ ️ 30 A
Wmax ️ ️ 0.1 J

VRMS - Tegangan operasi AC maksimum yang dapat dipertahankan varistor dan tidak melebihi arus kebocoran 10μA.

VDC - Tegangan operasi DC maksimum yang dapat dipertahankan varistor dan tidak melebihi arus kebocoran 10μA.

VV - Tegangan di seluruh perangkat diukur pada arus DC 1mA.

Setara dengan VB “tekanan pemecahan”.

VC - arus puncak maksimum melintasi varistor dengan bentuk gelombang 8/20μs dan arus pulsa 1A.

Imax - arus puncak maksimum yang dapat diterapkan dengan bentuk gelombang 8/20μs tanpa kegagalan perangkat.

Wmax - Energi maksimum yang dapat dihabisi dengan bentuk gelombang 10/1000μs tanpa kegagalan perangkat.









Fitur Varistor permukaan:

  • Chip keramik berbasis seng oksida tipe SMD
  • Penghentian plating bebas timbal dengan karakteristik las yang baik
  • Lapisan pengisolasi menjaga aliran kebocoran yang sangat rendah dan stabil
  • Waktu respons cepat (<1ns)
  • Tegangan penjepit rendah
  • Kapasitas arus transisi tinggi
  • Memenuhi standar IEC 61000-4-2
  • Ukuran kompak untuk EIA 0603




Aplikasi varistor permukaan:

  • Aplikasi untuk motherboard, notebook, ponsel, PDA, perangkat genggam, DSC, DV, scanner, dan Set-Top Box... dll.
  • Cocok untuk tombol penekan, garis daya dan frekuensi rendah garis tunggal over-voltage melindungi.











Konstruksi dan Dimensi Varistor Gunung Permukaan:

SMD 0603 Surface Mount Varistor SV0603N300G0A Untuk Laptop PDA Ponsel 1

Ukuran EIA (EIAJ)

0603

(1608)
Simbol Inci Milimeter
L 0.063±0.006 1.60 ± 0.15
W 0.031±0.004 0.80±0.10
T 0.031±0.008 0.80±0.20
C 0.012±0.008 0.30±0.20






Perhatian untuk penanganan substrat:

Jangan melampaui untuk membengkokkan papan setelah pengelasan produk sangat. (contoh referensi)

  • Tempat pemasangan harus sejauh mungkin dari posisi, yang dekat dengan garis putus papan atau pada garis lubang besar papan.
  • Jangan membengkokkan papan terlalu banyak, ketika memasang komponen lain. Jika perlu, gunakan pin cadangan (pin pendukung) untuk mencegah membengkokkan terlalu banyak.
  • Jangan memecahkan papan dengan tangan. Kami merekomendasikan menggunakan mesin atau jig untuk memecahkannya.









Parameter pemadatan varistor permukaan:

Kondisi aliran balik Pb-Free assembly
Pemanasan pra -Suhu Min (T)s(min)) + 150°C
  -Suhu maksimum (T)s ((max)) +200°C
  - Waktu (menit hingga maksimal) (T)S) 60 -180 detik
Rata-rata tingkat ramp up (Liquidus Temp T)L) sampai puncak 3°C/detik Max
TS (max)sampai TL- Tingkat Ramp-up 3°C/detik Max
Aliran kembali - Suhu (T)L(Liquidus) +217°C


  - Waktu (menit sampai maksimal) (T)L) 60 -150 detik
Suhu puncak (T)P) 260 +0/-5°C
Waktu dalam 5°C dari suhu puncak aktual (T)P) 20-40 detik
Tingkat Ramp Down 6°C/detik Max
Waktu 25°C sampai suhu puncak (T)P) 8 menit maksimal.









Dimensi pita pembawa varistor multilayer:

SMD 0603 Surface Mount Varistor SV0603N300G0A Untuk Laptop PDA Ponsel 2



Ukuran EIA

(EIAJ)

0603

(1608)
Simbol Inci Milimeter
A 0.315±0.012 8.00±0.30
B 0.138±0.002 3.50±0.05
C 0.069±0.002 1.75±0.10
D0 0.061±0.002 1.55±0.05
P0 0.157±0.004 4.00±0.10
P1 0.079±0.002 4.00±0.10
P2 0.079±0.002 2.00±0.05
W 0.041±0.006 1.05±0.15
L 0.075±0.006 1.90±0.15
T 0.037±0.002 0.95 ± 0.05






Jumlah Produk dalam Paket Taping:

SIZE EIA

(EIAJ)

0603

(1608)
Jumlah Pengemasan Standar (PCS / reel) 4,000





SMD 0603 Surface Mount Varistor SV0603N300G0A Untuk Laptop PDA Ponsel 3

Label:

Varistor Chip Keramik

Permukaan Gunung Varistor

varistor oksida seng
