Name: TSS P0080SA 2KV Low Voltage Overshot
Brand: SOCAY
SKU: P0080SA
Rating: 4.8 (179 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Barang: Penekan Lonjakan Thyristor (TSS)

Jenis Paket: DO-214AA/SMB

VDRM (Min.): 6V

IDRM: 5μA

Vs @100V/μS (Maks.): 25V

Adalah (Maks.): 800mA

Vt @It=2,2A (Maks.): 4V

Itu (Maks.): 2.2A

Ih (Min.): 50mA

C0 @1MHz, Bias 2V (Umum): 50pF

Menyoroti:

Surface Mount Thyristor Surge Suppressor

Thyristor Surge Suppressor 2KV

P0080SA

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: REACH,RoHS,ISO

Nomor model: P0080SA

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Amunisi dikemas dalam jumlah besar

Waktu pengiriman: 5-8 hari kerja

Galeri

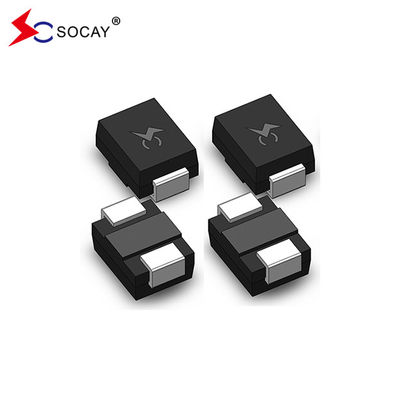

TSS P0080SA 2KV Low Voltage Overshot

Deskripsi Produk

P0080SA @10/700μS,2KV Surface Mount Thyristor Surge Suppressors (TSS) Low Voltage Overshoot

DATA SHEET:PXXX0SA_v2103.1.pdf

Nomor Bagian	Penandaan	V_DRM@ Aku_DRM=5μA	VS ① @100V/μS	V_T @ Aku_T=2.2A	Aku_S	Aku_T	Aku_H	C0 2 @ 1MHz, bias 2V
		Vmenit	Vmaksimal	Vmaksimal	mAmaksimal	Amaksimal	mAmenit	pFtipe
P0080SA	P008A	6	25	4	800	2.2	50	50
P0300SA	P03A	25	40	4	800	2.2	50	70
P0640SA	P06A	58	77	4	800	2.2	150	50
P0720SA	P07A	65	88	4	800	2.2	150	50
P0900SA	P09A	75	98	4	800	2.2	150	45
P1100SA	P11A	90	130	4	800	2.2	150	45
P1300SA	P13A	120	160	4	800	2.2	150	45
P1500SA	P15A	140	180	4	800	2.2	150	40
P1800SA	P18A	170	220	4	800	2.2	150	40
P2300SA	P23A	190	260	4	800	2.2	150	35
P2600SA	P26A	220	300	4	800	2.2	150	35
P3100SA	P31A	275	350	4	800	2.2	150	30
P3500SA	P35A	320	400	4	800	2.2	150	30
Catatan: 1 Vs diukur pada 100KV/s. 2 Kapasitas off-state diukur dalam V_DC=2V, V_RMS= 1V, f = 1MHz.

TSS P0080SA 2KV Low Voltage Overshot 0

Deskripsi:

Seri PXXX0SA dirancang untuk melindungi peralatan broadband seperti modem, kartu line, CPE dan DSL dari kerusakan transisi over-voltage.
Seri ini menyediakan solusi pemasangan permukaan yang memungkinkan peralatan untuk memenuhi standar peraturan global.

Fitur:

u Lonjakan tegangan rendah

u Tegangan dalam keadaan aktif rendah

u Tidak menurunkan kemampuan lonjakan setelah beberapa peristiwa lonjakan dalam batas

U Gagal sirkuit pendek ketika surge melebihi rating

u Kapasitas rendah

Standar Global yang berlaku:

u TIA-968-A

u ITU K.20/21 Tingkat yang ditingkatkan

u ITU K.20/21 Tingkat Dasar

u GR 1089 Gedung Inter

u IEC 6100-4-5

u YD/T 1082

u YD/T 993

u YD/T 950

Parameter	Definisi
Aku_S	Alihan arus- arus maksimum yang diperlukan untuk beralih ke keadaan on
Aku_DRM	Arus kebocoran- maksimum puncak arus off-state diukur pada V_DRM
Aku_H	Daya tahan arus- arus minimum yang dibutuhkan untuk mempertahankan keadaan
Aku_T	Saat ini- arus terus menerus dalam keadaan aktif maksimum
V_S	Tegangan Pindah- tegangan maksimum sebelum beralih ke on stat
V_DRM	Tegangan puncak di luar keadaan- tegangan maksimum yang dapat diterapkan saat menjaga keadaan mati
V_T	Tegangan dalam keadaan aktif- tegangan maksimum yang diukur pada arus dalam keadaan aktif
C₀	Kapasitas Off-State- kapasitansi tipikal diukur dalam keadaan mati

Seri	2/10μS¹	8/20μS¹		10/160μS¹	10/560μS¹	10/1000μS¹	5/310μS¹	Aku_TSM 50/60 Hz	di/dt
	2/10μS²	1.2/50μS²		10/160μS²	10/560μS²	10/1000μS²	10/700μS²
	Satu menit.	Satu menit.		Satu menit.	Satu menit.	Satu menit.	Amenit	Satu menit.	Amps/μs maksimal
A	150	150		90	50	45	50	20	500
Catatan: Bentuk gelombang arus dalam μs Bentuk gelombang tegangan dalam μs			- Puncuran arus puncak (I_PP) adalah berulang dan dijamin selama hidup produk. - Aku_PPNominal yang berlaku pada kisaran suhu -40oC sampai +85oC - Perangkat harus pada awalnya berada dalam keseimbangan termal dengan -40°C < T_J< + 150°C

Bahan Timah	Paduan tembaga
Terminal Finish	100% Matte Tin Plated
Bahan tubuh	UL mengakui epoxy memenuhi klasifikasi kehangatan 94V-0

Nomor Bagian	Paket komponen	Jumlah	Kemasan Opsi	Spesifikasi kemasan
Pxxx0SA	DO-214AA	2500	Tepi & Reel - 12mm / 13 "tepi	EIA -481 - D

TSS P0080SA 2KV Low Voltage Overshot 1

TSS P0080SA 2KV Low Voltage Overshot 2

TSS P0080SA 2KV Low Voltage Overshot 3

TSS P0080SA 2KV Low Voltage Overshot 4
