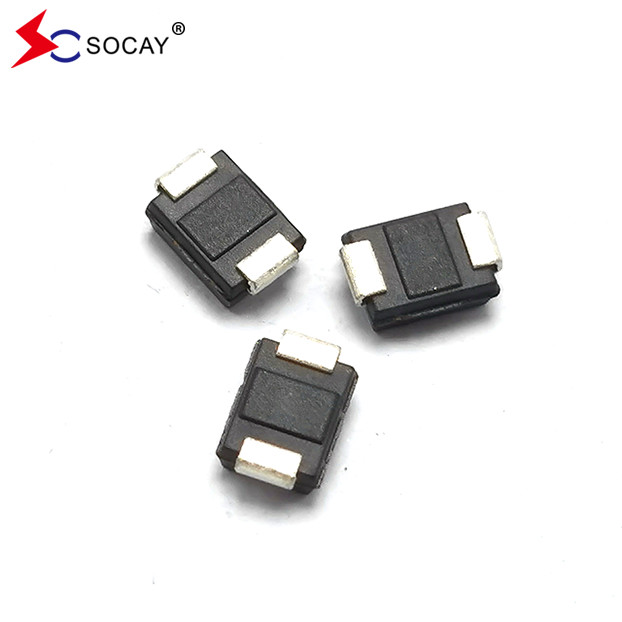

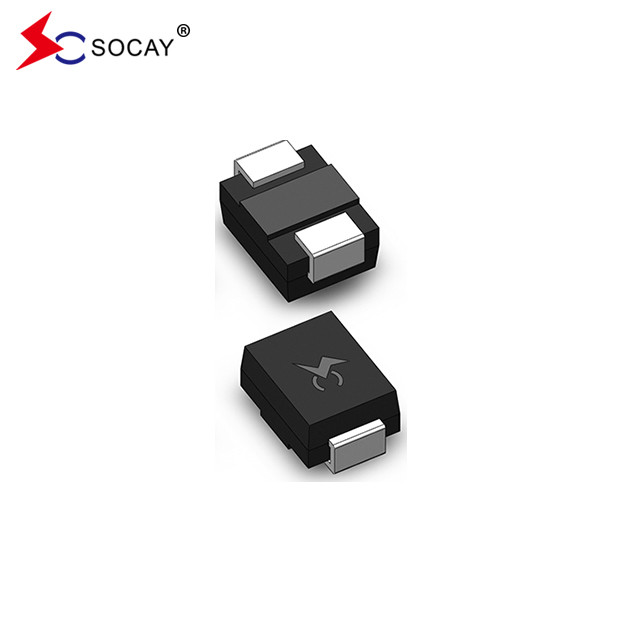

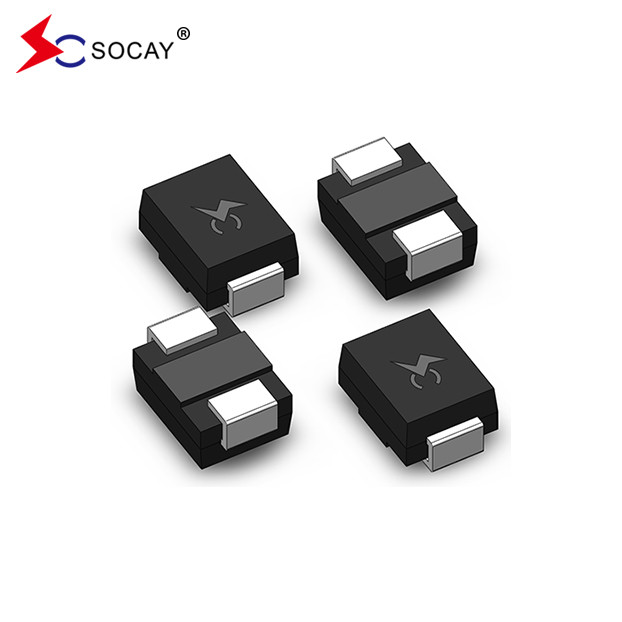

SOCAY P0720SB 4KV Thyristor Surge Suppressors Perangkat Perlindungan 150A 65V SMD Thyristor
DATA SHEET:PXXX0SB_v2103.1.pdf
| Nomor Bagian |
Penandaan |
VDRM@ AkuDRM=5μA |
VS ①
@100V/μS
|
VT @ AkuT=2.2A |
AkuS |
AkuT |
AkuH |
C0 2
@ 1MHz, bias 2V
|
| |
|
Vmenit |
Vmaksimal |
Vmaksimal |
mAmaksimal |
Amaksimal |
mAmenit |
pF tipe |
| P0080SB |
P008B |
6 |
25 |
4 |
800 |
2.2 |
50 |
80 |
| P0300SB |
P03B |
25 |
40 |
4 |
800 |
2.2 |
50 |
80 |
| P0640SB |
P06B |
58 |
77 |
4 |
800 |
2.2 |
150 |
80 |
| P0720SB |
P07B |
65 |
88 |
4 |
800 |
2.2 |
150 |
75 |
| P0900SB |
P09B |
75 |
98 |
4 |
800 |
2.2 |
150 |
70 |
| P1100SB |
P11B |
90 |
130 |
4 |
800 |
2.2 |
150 |
70 |
| P1300SB |
P13B |
120 |
160 |
4 |
800 |
2.2 |
150 |
65 |
| P1500SB |
P15B |
140 |
180 |
4 |
800 |
2.2 |
150 |
65 |
| P1800SB |
P18B |
170 |
220 |
4 |
800 |
2.2 |
150 |
65 |
| P2300SB |
P23B |
190 |
260 |
4 |
800 |
2.2 |
150 |
60 |
| P2600SB |
P26B |
220 |
300 |
4 |
800 |
2.2 |
150 |
60 |
| P3100SB |
P31B |
275 |
350 |
4 |
800 |
2.2 |
150 |
50 |
| P3500SB |
P35B |
320 |
400 |
4 |
800 |
2.2 |
150 |
50 |
| P4200SB |
P42B |
400 |
520 |
4 |
800 |
2.2 |
150 |
40 |
|
Catatan:
1 Vs diukur pada 100KV/s.
2 Kapasitas off-state diukur dalam VDC=2V, VRMS= 1V, f = 1MHz.
|
Deskripsi:
Seri PXXX0SB dirancang untuk melindungi peralatan broadband seperti modem, kartu line, CPE dan DSL dari kerusakan transisi over-voltage.Seri ini menyediakan solusi pemasangan permukaan yang memungkinkan peralatan untuk memenuhi standar peraturan global.
Keuntungan tabung pelepasan semikonduktor:
1Sebelum kerusakan, itu setara dengan sirkuit terbuka, resistensi isolasi sangat besar, dan arus kebocoran sangat kecil;
2. Ini memiliki karakteristik simetri dua arah;
3. Kecepatan respons adalah sangat ns tingkat;
4Tegangan pemecahan memiliki konsistensi yang baik.
Kelemahan tabung pelepasan semikonduktor:
1Dibandingkan dengan tabung pembuangan keramik, laju aliran lebih kecil, hanya beberapa ratus A;
2. Tegangan pemecahan hanya memiliki nilai spesifik tertentu;
3Kapasitasnya besar, berkisar dari puluhan hingga ratusan pF.
Kelemahan tabung pelepasan semikonduktor:
1Dibandingkan dengan tabung pembuangan keramik, laju aliran lebih kecil, hanya beberapa ratus A;
2. Tegangan pemecahan hanya memiliki nilai spesifik tertentu;
3Kapasitasnya besar, berkisar dari puluhan hingga ratusan pF.
| Parameter |
Definisi |
| AkuS |
Alihan arus- arus maksimum yang diperlukan untuk beralih ke keadaan on |
| AkuDRM |
Arus kebocoran- maksimum puncak arus off-state diukur pada VDRM |
| AkuH |
Daya tahan arus- arus minimum yang dibutuhkan untuk mempertahankan keadaan |
| AkuT |
Saat ini- arus terus menerus dalam keadaan aktif maksimum |
| VS |
Tegangan Pindah- tegangan maksimum sebelum beralih ke on stat |
| VDRM |
Tegangan puncak di luar keadaan- tegangan maksimum yang dapat diterapkan saat menjaga keadaan mati |
| VT |
Tegangan dalam keadaan aktif- tegangan maksimum yang diukur pada arus dalam keadaan aktif |
| C0 |
Kapasitas Off-State- kapasitansi tipikal diukur dalam keadaan mati |
| Seri |
2/10μS1 |
8/20μS1 |
10/160μS1 |
10/560μS1 |
10/1000μS1 |
5/310μS1 |
AkuTSM
50/60 Hz
|
di/dt |
| |
2/10μS2 |
1.2/50μS2 |
10/160μS2 |
10/560μS2 |
10/1000μS2 |
10/700μS2 |
|
|
| |
Satu menit. |
Satu menit. |
Satu menit. |
Satu menit. |
Satu menit. |
Amenit |
Satu menit. |
Amps/μs maksimal |
| B |
250 |
250 |
150 |
100 |
80 |
100 |
30 |
500 |
|
Catatan:
- Bentuk gelombang arus dalam μs
- Bentuk gelombang tegangan dalam μs
|
- Puncuran arus puncak (IPP) adalah berulang dan dijamin selama hidup produk.
- AkuPPNominal yang berlaku pada kisaran suhu -40oC sampai +85oC
- Perangkat harus pada awalnya berada dalam keseimbangan termal dengan -40°C < TJ< + 150°C
|
| Memblokir Tegangan Suhu Tinggi |
80% VDRM Nominal (VAC Peak) +125°C atau +150°C, Lead Material Copper Alloy High Temp Voltage Blocking 504 atau 1008 jam MIL-STD-750 (Metode 1040) JEDEC, JESD22-A-101 |
|
| |
|
|
| Siklus Temp |
-65°C sampai +150°C, 15 menit, 10 sampai 100 siklus. |
|
| |
|
|
| Suhu & Kelembaban yang Bias |
52 VDC (+85°C) 85%RH, 504 sampai 1008 jam. |
|
| Penyimpanan suhu tinggi |
+150°C 1008 jam. MIL-STD-750 (Metode 1031) JEDEC, JESD22-A-101 |
|
| Penyimpanan suhu rendah |
-65 ° C, 1008 jam. |
|
| Kejut Termal |
0°C sampai +100°C, 5 menit tinggal, 10 detik transfer, Shock Termal 10 siklus. |
|
| Autoklav (Pengujian kompor tekanan) |
+ 121°C, 100%RH, 2 atm, 24 hingga 168 jam. |
|
| Ketahanan terhadap Panas Solder |
+260°C, 30 detik. MIL-STD-750 (Metode 2031 |
|
| Tingkat Sensitivitas Kelembaban |
85%RH, +85°C, 168 jam, 3 siklus aliran kembali Tingkat (+260°C Puncak). |
|
| Bahan Timah |
Paduan tembaga |
|
| Terminal Finish |
100% Matte Tin Plated |
|
| Bahan tubuh |
UL mengakui epoxy memenuhi klasifikasi kehangatan 94V-0 |
|
| Nomor Bagian |
Paket komponen |
Jumlah |
Kemasan Opsi |
Spesifikasi kemasan |
|
| Pxxx0SB |
DO-214AA |
2500 |
Tepi & Reel - 12mm / 13 "tepi |
EIA -481 - D |
|
Fitur produk
Kemampuan yang sangat baik untuk menyerap lonjakan sementara
Tanggapan cepat terhadap tegangan lonjakan
Menghilangkan overvoltage yang disebabkan oleh transient meningkat cepat
Teknologi silikon keadaan padat, non-degenerasi
Aplikasi
Jalur audio/video
Jaringan dan telekomunikasi
Jalur data dan sistem keamanan
Port serial
