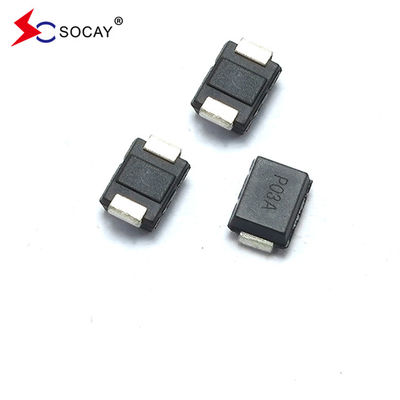

Name: DO-214AA SMB Paket Thyristor Surge Suppressors TSS P0080SB VDRM 6V VS 25V
Brand: SOCAY
SKU: P0080SB
Rating: 4.9 (176 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Deskripsi: Penekan Lonjakan Thyristor (TSS)

Jenis Paket: DO-214AA/SMB

VDRM (Min.): 6V

IDRM: 5μA

Vs @100V/μS (Maks.): 25V

Adalah (Maks.): 800mA

Vt @It=2,2A (Maks.): 4V

Itu (Maks.): 2.2A

Ih (Min.): 50mA

C0 @1MHz, Bias 2V (Umum): 80pF

Menyoroti:

SMB Thyristor Surge Suppressor

DO-214AA Thyristor Surge Suppressor

P0080SB

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: REACH,RoHS,ISO

Nomor model: P0080SB

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Amunisi dikemas dalam jumlah besar

Waktu pengiriman: 5-8 hari kerja

Galeri

DO-214AA SMB Paket Thyristor Surge Suppressors TSS P0080SB VDRM 6V VS 25V

Deskripsi Produk

(TSS) P0080SB DO-214AA (SMB) Paket Thyristor Surge Suppressors VDRM 6V VS 25V Penandaan P008B

DATA SHEET:PXXX0SB_v2103.1.pdf

Nomor Bagian	Penandaan	V_DRM@ Aku_DRM=5μA	VS ① @100V/μS	V_T @ Aku_T=2.2A	Aku_S	Aku_T	Aku_H	C0 2 @ 1MHz, bias 2V
		Vmenit	Vmaksimal	Vmaksimal	mAmaksimal	Amaksimal	mAmenit	pF tipe
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Catatan: 1 Vs diukur pada 100KV/s. 2 Kapasitas off-state diukur dalam V_DC=2V, V_RMS= 1V, f = 1MHz.

Tentang TSS

TSS ditandai dengan konduksi yang tepat, respon cepat, kapasitas penyerapan gelombang tinggi, simetri biaxial dan keandalan yang tinggi.

DO-214AA SMB Paket Thyristor Surge Suppressors TSS P0080SB VDRM 6V VS 25V 0

Deskripsi:

Seri PXXX0SB dirancang untuk melindungi peralatan broadband seperti modem, kartu line, CPE dan DSL dari kerusakan transisi over-voltage.Seri ini menyediakan solusi pemasangan permukaan yang memungkinkan peralatan untuk memenuhi standar peraturan global.

Fitur:

u Lonjakan tegangan rendah

u Tegangan dalam keadaan aktif rendah

u Tidak menurunkan kemampuan lonjakan setelah beberapa peristiwa lonjakan dalam batas

U Gagal sirkuit pendek ketika surge melebihi rating

u Kapasitas rendah

Parameter	Definisi
Aku_S	Alihan arus- arus maksimum yang diperlukan untuk beralih ke keadaan on
Aku_DRM	Arus kebocoran- maksimum puncak arus off-state diukur pada V_DRM
Aku_H	Daya tahan arus- arus minimum yang dibutuhkan untuk mempertahankan keadaan
Aku_T	Saat ini- arus terus menerus dalam keadaan aktif maksimum
V_S	Tegangan Pindah- tegangan maksimum sebelum beralih ke on stat
V_DRM	Tegangan puncak di luar keadaan- tegangan maksimum yang dapat diterapkan saat menjaga keadaan mati
V_T	Tegangan dalam keadaan aktif- tegangan maksimum yang diukur pada arus dalam keadaan aktif
C₀	Kapasitas Off-State- kapasitansi tipikal diukur dalam keadaan mati

Seri	2/10μS¹	8/20μS¹		10/160μS¹	10/560μS¹	10/1000μS¹	5/310μS¹	Aku_TSM 50/60 Hz	di/dt
	2/10μS²	1.2/50μS²		10/160μS²	10/560μS²	10/1000μS²	10/700μS²
	Satu menit.	Satu menit.		Satu menit.	Satu menit.	Satu menit.	Amenit	Satu menit.	Amps/μs maksimal
B	250	250		150	100	80	100	30	500
Catatan: Bentuk gelombang arus dalam μs Bentuk gelombang tegangan dalam μs			- Puncuran arus puncak (I_PP) adalah berulang dan dijamin selama hidup produk. - Aku_PPNominal yang berlaku pada kisaran suhu -40oC sampai +85oC - Perangkat harus pada awalnya berada dalam keseimbangan termal dengan -40°C < T_J< + 150°C

Memblokir Tegangan Suhu Tinggi	80% VDRM Nominal (VAC Peak) +125°C atau +150°C, Lead Material Copper Alloy High Temp Voltage Blocking 504 atau 1008 jam MIL-STD-750 (Method 1040) JEDEC, JESD22-A-101

Siklus Temp	-65°C sampai +150°C, 15 menit, 10 sampai 100 siklus.

Suhu & Kelembaban yang Bias	52 VDC (+85°C) 85%RH, 504 sampai 1008 jam.
Penyimpanan suhu tinggi	+150°C 1008 jam. MIL-STD-750 (Metode 1031) JEDEC, JESD22-A-101
Penyimpanan suhu rendah	-65 ° C, 1008 jam.
Kejut Termal	0°C sampai +100°C, 5 menit tinggal, 10 detik transfer, Shock Termal 10 siklus.
Autoklav (Pengujian kompor tekanan)	+ 121°C, 100%RH, 2 atm, 24 hingga 168 jam.
Ketahanan terhadap Panas Solder	+260°C, 30 detik. MIL-STD-750 (Metode 2031
Tingkat Sensitivitas Kelembaban	85%RH, +85°C, 168 jam, 3 siklus aliran kembali Tingkat (+260°C Puncak).

Bahan Timah	Paduan tembaga
Terminal Finish	100% Matte Tin Plated
Bahan tubuh	UL mengakui epoxy memenuhi klasifikasi kehangatan 94V-0

Nomor Bagian	Paket komponen	Jumlah	Kemasan Opsi	Spesifikasi kemasan
Pxxx0SB	DO-214AA	2500	Tepi & Reel - 12mm / 13 "tepi	EIA -481 - D

DO-214AA SMB Paket Thyristor Surge Suppressors TSS P0080SB VDRM 6V VS 25V 1

DO-214AA SMB Paket Thyristor Surge Suppressors TSS P0080SB VDRM 6V VS 25V 2

DO-214AA SMB Paket Thyristor Surge Suppressors TSS P0080SB VDRM 6V VS 25V 3

DO-214AA SMB Paket Thyristor Surge Suppressors TSS P0080SB VDRM 6V VS 25V 4

Pemilihan tabung pelepasan semikonduktor:

Saat memilih TSS, prinsip-prinsip berikut umumnya harus diikuti:

1. Pilihan tegangan pemotongan VDRM: Tegangan pemotongan harus lebih besar dari tegangan operasi maksimum sirkuit yang dilindungi;

2Pemilihan tegangan transisi VBO: Tegangan transisi harus lebih rendah dari tegangan puncak transisi maksimum yang dapat ditoleransi peralatan;

3. Pemilihan arus tahan IH: arus tahan harus lebih besar dari arus operasi dan arus sirkuit pendek peralatan;

4. Pilihan kapasitansi parasit C: Kapasitansi parasit dipilih sesuai dengan kehilangan sisipan yang diizinkan oleh sirkuit atau frekuensi transmisi sinyal;

5Pemilihan arus lonjakan: Tingkat arus lonjakan yang berbeda dipilih sesuai dengan persyaratan sirkuit atau standar pengujian lonjakan.
