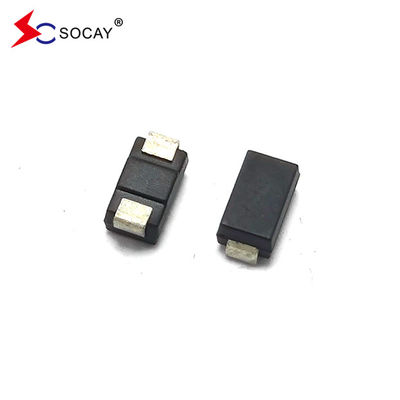

TSS Thyristor Surge Protector DO-214AA P0720TB @ 10/700μs 3/4KV
DATA SHEET:PXXX0TB_v2101.2.pdf
Thyristor Surge Protector DO-214AA P0720TB Thyristor adalah jenis komponen semikonduktor. Mereka dirancang dalam aplikasi,modem, telepon-one,line card, mesin menjawab, mesin Faks, SLIC,T1/E1, xDSL, PBX dan banyak lagi.
| Nomor Bagian |
Penandaan |
VDRM
@ AkuDRM=5μA
|
VS①
@100V/μS
|
AkuS |
VT
@ AkuT=2.2A
|
AkuT |
AkuH |
C0②
@ 1MHz, 2Vbias
|
| |
|
V Mdalam. |
V Mkapak. |
mA Mkapak. |
V maksimal. |
Amaksimal. |
mA menit. |
pFtipe. |
| P0080TB |
P008B |
6 |
25 |
800 |
4 |
2.2 |
50 |
130 |
| P0220TB |
P22B |
15 |
30 |
800 |
4 |
2.2 |
50 |
120 |
| P0300TB |
P03B |
25 |
40 |
800 |
4 |
2.2 |
50 |
120 |
| P0640TB |
P06B |
58 |
77 |
800 |
4 |
2.2 |
120 |
80 |
| P0720TB |
P07B |
66 |
87 |
800 |
4 |
2.2 |
120 |
75 |
| P0900TB |
P09B |
75 |
98 |
800 |
4 |
2.2 |
120 |
70 |
| P1100TB |
P11B |
90 |
130 |
800 |
4 |
2.2 |
120 |
70 |
| P1300TB |
P13B |
120 |
160 |
800 |
4 |
2.2 |
120 |
60 |
| P1500TB |
P15B |
140 |
180 |
800 |
4 |
2.2 |
120 |
55 |
| P1800TB |
P18B |
170 |
220 |
800 |
4 |
2.2 |
120 |
50 |
| P2300TB |
P23B |
190 |
260 |
800 |
4 |
2.2 |
120 |
50 |
| P2600TB |
P26B |
220 |
300 |
800 |
4 |
2.2 |
120 |
45 |
| P3100TB |
P31B |
275 |
350 |
800 |
4 |
2.2 |
120 |
45 |
| P3500TB |
P35B |
320 |
400 |
800 |
4 |
2.2 |
150 |
40 |
|
Catatan:
1 VSdiukur pada 100KV/s;
2 Kapasitas off-state diukur dalam VDC=2V, VRMS= 1V, f = 1MHz.
|
Keuntungan tabung pelepasan semikonduktor:
1Sebelum kerusakan, itu setara dengan sirkuit terbuka, resistensi isolasi sangat besar, dan arus kebocoran sangat kecil;
2. Ini memiliki karakteristik simetri dua arah;
3. Kecepatan respons adalah sangat ns tingkat;
4Tegangan pemecahan memiliki konsistensi yang baik.
Kelemahan tabung pelepasan semikonduktor:
1Dibandingkan dengan tabung pembuangan keramik, laju aliran lebih kecil, hanya beberapa ratus A;
2. Tegangan pemecahan hanya memiliki nilai spesifik tertentu;
3Kapasitasnya besar, berkisar dari puluhan hingga ratusan pF.
Pemilihan tabung pelepasan semikonduktor:
Saat memilih TSS, prinsip-prinsip berikut umumnya harus diikuti:
1. Pilihan tegangan pemotongan VDRM: Tegangan pemotongan harus lebih besar dari tegangan operasi maksimum sirkuit yang dilindungi;
2Pemilihan tegangan transisi VBO: Tegangan transisi harus lebih rendah dari tegangan puncak transisi maksimum yang dapat ditoleransi peralatan;
3. Pemilihan arus tahan IH: arus tahan harus lebih besar dari arus operasi dan arus sirkuit pendek dari peralatan;
4. Pilihan kapasitansi parasit C: Kapasitansi parasit dipilih sesuai dengan kehilangan sisipan yang diizinkan oleh sirkuit atau frekuensi transmisi sinyal;
5Pemilihan arus lonjakan: Tingkat arus lonjakan yang berbeda dipilih sesuai dengan persyaratan sirkuit atau standar uji lonjakan.
Deskripsi:
PXXX0TB Series Thyristors adalah jenis komponen semikonduktor. Mereka dirancang dalam aplikasi,modem, telepon-one, kartu line, mesin menjawab, mesin fax, SLIC, T1/E1, xDSL, PBX dan banyak lagi.
Fitur:
|
u Kemampuan yang sangat baik untuk menyerap lonjakan sementara
u Tanggapan cepat terhadap tegangan lonjakan (ns Level)
u Menghilangkan tegangan berlebihan yang disebabkan oleh transisi yang meningkat dengan cepat
u Tingkat sensitivitas kelembaban: Tingkat 1
u Berat 69 mg (kira-kira)
u Tidak degeneratif
|
| Parameter |
Simbol |
Nilai |
Satuan |
| Rentang suhu penyimpanan |
Tstg |
-60 sampai +150 |
°C |
| Jangkauan suhu simpang operasi |
Tj |
-40 sampai +150 |
°C |
| Arus Pulsa Puncak Berulang |
AkuPP |
80 |
A |
| Parameter |
Definisi |
| AkuS |
Alihan arus- arus maksimum yang diperlukan untuk beralih ke keadaan on |
| AkuDRM |
Arus kebocoran- maksimum puncak arus off-state diukur pada VDRM |
| AkuH |
Daya tahan arus- arus minimum yang dibutuhkan untuk mempertahankan keadaan |
| AkuT |
Saat ini- arus terus menerus dalam keadaan aktif maksimum |
| VS |
Tegangan Pindah- tegangan maksimum sebelum beralih ke on stat |
| VDRM |
Tegangan puncak di luar keadaan- tegangan maksimum yang dapat diterapkan saat menjaga keadaan mati |
| VT |
Tegangan dalam keadaan aktif- tegangan maksimum yang diukur pada arus dalam keadaan aktif |
| C0 |
Kapasitas Off-State- kapasitansi tipikal diukur dalam keadaan mati |
| Rangka kerja |
Reel (pcs) |
Per Karton (pcs) |
Diameter gulungan (mm) |
|
| Penggambaran |
5,000 |
80,000 |
330 |
|
