Rumah /Produk/Penekan Lonjakan Thyristor/DO-214AA Thyristor Surge Protection Perangkat 100A 275V SMD P3100SB 4KV

DO-214AA Thyristor Surge Protection Perangkat 100A 275V SMD P3100SB 4KV

2500pcs
MOQ
negotiable
harga
DO-214AA Thyristor Surge Protection Perangkat 100A 275V SMD P3100SB 4KV
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Nama lain: Tabung thyristor
Tapak: DO-214AA/SMB
Pola: Jumlah Permukaan
VDRM (Min.): 275V
IDRM: 5μA
Vs @100V/μS (Maks.): 350v
Adalah (Maks.): 800mA
Vt @It=2,2A (Maks.): 4V
Itu (Maks.): 2.2A
Kode tanggal: Terdekat
Menyoroti:

Perangkat Perlindungan Surge Thyristor 4KV

,

Perangkat perlindungan gelombang tiristor 100A

,

P3100SB
Informasi dasar
Tempat asal: Shenzen,Guangdong, Cina
Nama merek: SOCAY
Sertifikasi: REACH,RoHS,ISO
Nomor model: P3100SB
Dokumen: Brosur Produk PDF
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: gulungan pita, massal
Waktu pengiriman: 1-3 minggu
Deskripsi Produk

SOCAY P3100SB 4KV DO-214AA P3100SB Thyristor Surge Protection Devices 100A 275V SMD



DATA SHEET:PXXX0SB_v2103.1.pdf



1Metode Pemilihan



1Untuk mengetahui produk pelanggan, tegangan operasi, port aplikasi, tingkat perlindungan.

2, Tegangan keadaan putus > tegangan kerja DC pada sirkuit.

3"Pilih nilai kapasitansi dan laju aliran perangkat sesuai dengan port aplikasi dan tingkat perlindungan.



Nomor Bagian Penandaan VDRM@ AkuDRM=5μA

VS ①

@100V/μS

 VT @ AkuT=2.2A AkuS AkuT AkuH

C0 2

@ 1MHz, bias 2V
    Vmenit Vmaksimal Vmaksimal mAmaksimal Amaksimal mAmenit pF tipe
P0080SB P008B 6 25 4 800 2.2 50 80
P0300SB P03B 25 40 4 800 2.2 50 80
P0640SB P06B 58 77 4 800 2.2 150 80
P0720SB P07B 65 88 4 800 2.2 150 75
P0900SB P09B 75 98 4 800 2.2 150 70
P1100SB P11B 90 130 4 800 2.2 150 70
P1300SB P13B 120 160 4 800 2.2 150 65
P1500SB P15B 140 180 4 800 2.2 150 65
P1800SB P18B 170 220 4 800 2.2 150 65
P2300SB P23B 190 260 4 800 2.2 150 60
P2600SB P26B 220 300 4 800 2.2 150 60
P3100SB P31B 275 350 4 800 2.2 150 50
P3500SB P35B 320 400 4 800 2.2 150 50
P4200SB P42B 400 520 4 800 2.2 150 40

Catatan:

1 Vs diukur pada 100KV/s.

2 Kapasitas off-state diukur dalam VDC=2V, VRMS= 1V, f = 1MHz.









Parameter Definisi
AkuS Alihan arus- arus maksimum yang diperlukan untuk beralih ke keadaan on
AkuDRM Arus kebocoran- maksimum puncak arus off-state diukur pada VDRM
AkuH Daya tahan arus- arus minimum yang dibutuhkan untuk mempertahankan keadaan
AkuT Saat ini- arus terus menerus dalam keadaan aktif maksimum
VS Tegangan Pindah- tegangan maksimum sebelum beralih ke on stat
VDRM Tegangan puncak di luar keadaan- tegangan maksimum yang dapat diterapkan saat menjaga keadaan mati
VT Tegangan dalam keadaan aktif- tegangan maksimum yang diukur pada arus dalam keadaan aktif
C0 Kapasitas Off-State- kapasitansi tipikal diukur dalam keadaan mati





Seri 2/10μS1 8/20μS1 10/160μS1 10/560μS1 10/1000μS1 5/310μS1

AkuTSM

50/60 Hz

 di/dt
  2/10μS2 1.2/50μS2 10/160μS2 10/560μS2 10/1000μS2 10/700μS2
  Satu menit. Satu menit. Satu menit. Satu menit. Satu menit. Amenit Satu menit. Amps/μs maksimal
B 250 250 150 100 80 100 30 500



Catatan:

  • Bentuk gelombang arus dalam μs
  • Bentuk gelombang tegangan dalam μs











- Puncuran arus puncak (IPP) adalah berulang dan dijamin selama hidup produk.

- AkuPPNominal yang berlaku pada kisaran suhu -40oC sampai +85oC

- Perangkat harus pada awalnya berada dalam keseimbangan termal dengan -40°C < TJ< + 150°C

















Memblokir Tegangan Suhu Tinggi 80% VDRM Nominal (VAC Peak) +125°C atau +150°C, Lead Material Copper Alloy High Temp Voltage Blocking 504 atau 1008 jam MIL-STD-750 (Method 1040) JEDEC, JESD22-A-101

Siklus Temp -65°C sampai +150°C, 15 menit, 10 sampai 100 siklus.

Suhu & Kelembaban yang Bias 52 VDC (+85°C) 85%RH, 504 sampai 1008 jam.
Penyimpanan suhu tinggi +150°C 1008 jam. MIL-STD-750 (Metode 1031) JEDEC, JESD22-A-101
Penyimpanan suhu rendah -65 ° C, 1008 jam.
Kejut Termal 0°C sampai +100°C, 5 menit tinggal, 10 detik transfer, Shock Termal 10 siklus.
Autoklav (Pengujian kompor tekanan) + 121°C, 100%RH, 2 atm, 24 hingga 168 jam.
Ketahanan terhadap Panas Solder +260°C, 30 detik. MIL-STD-750 (Metode 2031
Tingkat Sensitivitas Kelembaban 85%RH, +85°C, 168 jam, 3 siklus aliran kembali Tingkat (+260°C Puncak).



Bahan Timah Paduan tembaga
Terminal Finish 100% Matte Tin Plated
Bahan tubuh UL mengakui epoxy memenuhi klasifikasi kehangatan 94V-0





Nomor Bagian Paket komponen Jumlah Kemasan Opsi Spesifikasi kemasan
Pxxx0SB DO-214AA 2500 Tepi & Reel - 12mm / 13 "tepi EIA -481 - D

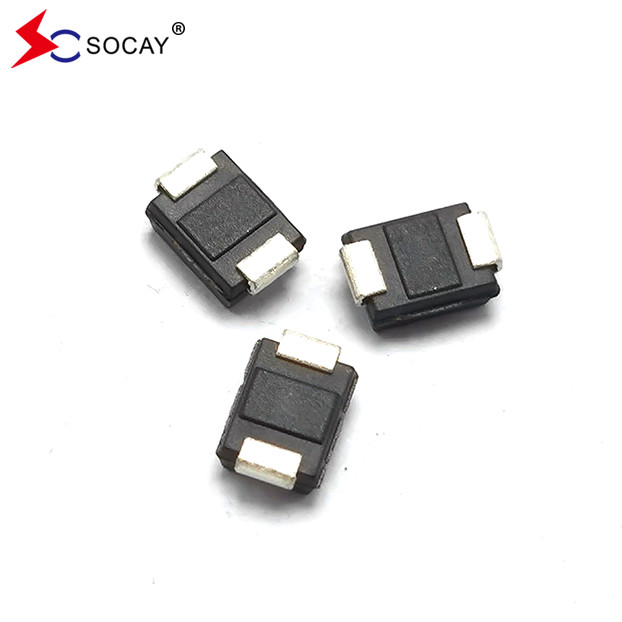

DO-214AA Thyristor Surge Protection Perangkat 100A 275V SMD P3100SB 4KV 0

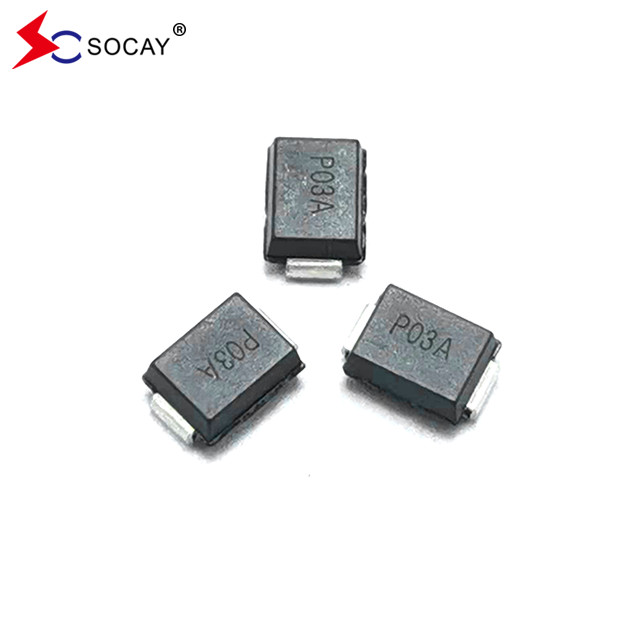

DO-214AA Thyristor Surge Protection Perangkat 100A 275V SMD P3100SB 4KV 1

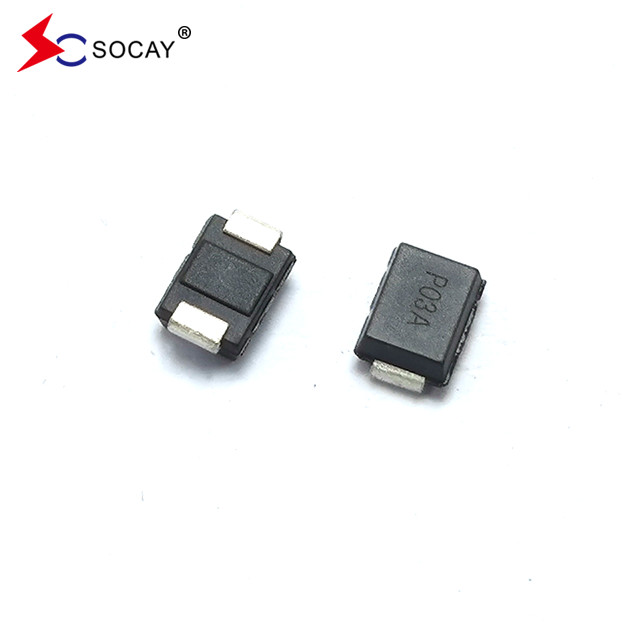

DO-214AA Thyristor Surge Protection Perangkat 100A 275V SMD P3100SB 4KV 2

DO-214AA Thyristor Surge Protection Perangkat 100A 275V SMD P3100SB 4KV 3

FAQ
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

Q2. Bagaimana dengan lead time?
A: Sampel membutuhkan 1 hari, waktu produksi massal membutuhkan 1-2 minggu untuk jumlah pesanan lebih dari

Q3. Apakah Anda memiliki MOQ?
A: MOQ tergantung pada jenis produk, 1pc untuk pemeriksaan sampel tersedia

Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Kami biasanya mengirim dengan DHL, UPS, FedEx atau TNT. Biasanya membutuhkan waktu 3-5 hari untuk tiba. Pengiriman udara dan laut juga opsional.

Q5. Bagaimana untuk melanjutkan pesanan?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.

Q6: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 2-5 tahun untuk produk kami.
