Name: Komponen Semikonduktor TSS P0640SB
Brand: SOCAY
SKU: P0640SB
Rating: 4.6 (188 reviews)

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Kata Kunci: DIODA

Kemasan: DO-214AA/SMB

Aplikasi: papan sirkuit perlindungan;

Tipe pemasangan: Jumlah Permukaan

VDRM (Min.): 58V

IDRM: 5μA

Vs @100V/μS (Maks.): 77V

Adalah (Maks.): 800mA

Vt @It=2,2A (Maks.): 4V

Itu (Maks.): 2.2A

C0 @1MHz, Bias 2V (Umum): 60pF

Menyoroti:

Thyristor Surge Suppressors TSS

Suppressor gelombang tiristor kapasitas rendah

P0640SB

Informasi dasar

Tempat asal: Shenzen,Guangdong, Cina

Nama merek: SOCAY

Sertifikasi: REACH,RoHS,ISO

Nomor model: P0640SB

Dokumen: Brosur Produk PDF

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: gulungan pita, massal

Waktu pengiriman: 1-3 minggu

Galeri

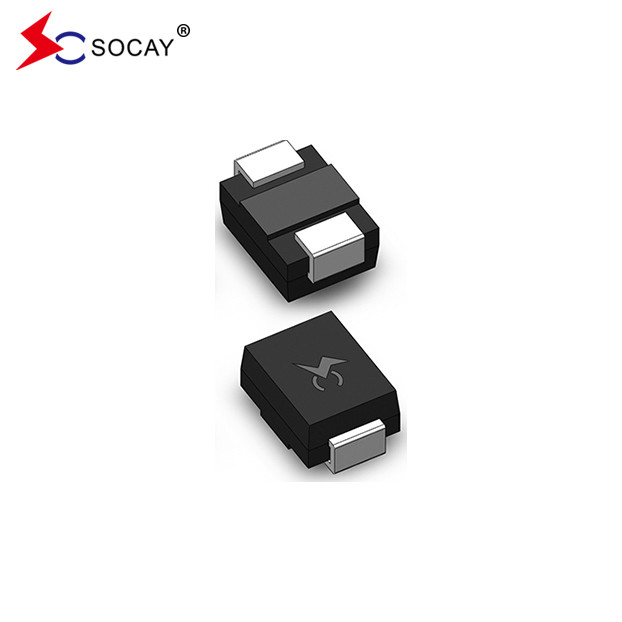

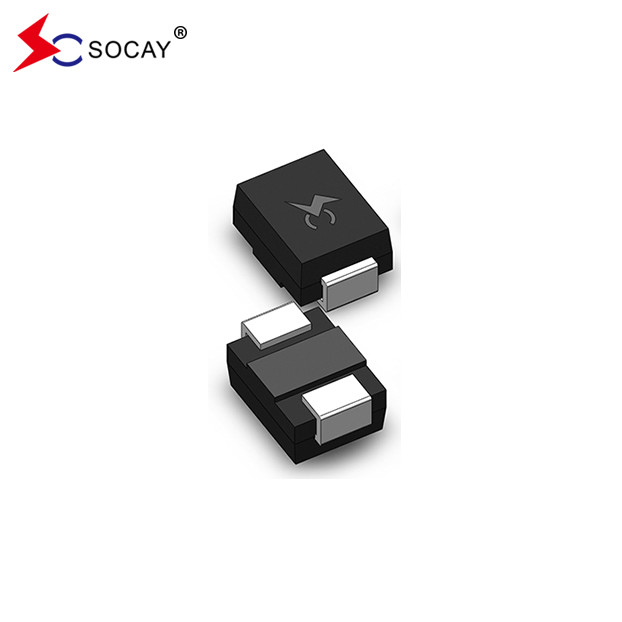

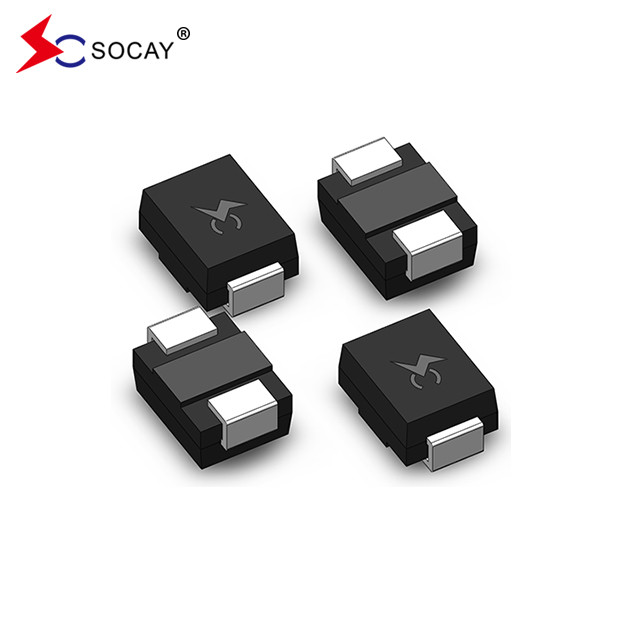

Komponen Semikonduktor TSS P0640SB

Deskripsi Produk

Komponen Semikonduktor TSS P0640SB

DATA SHEET:PXXX0SB_v2103.1.pdf

Nomor Bagian	Penandaan	V_DRM@ Aku_DRM=5μA	VS ① @100V/μS	V_T @ Aku_T=2.2A	Aku_S	Aku_T	Aku_H	C0 2 @ 1MHz, bias 2V
		Vmenit	Vmaksimal	Vmaksimal	mAmaksimal	Amaksimal	mAmenit	pF tipe
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Catatan: 1 Vs diukur pada 100KV/s. 2 Kapasitas off-state diukur dalam V_DC=2V, V_RMS= 1V, f = 1MHz.

Komponen Semikonduktor TSS P0640SB 0

Pengantar:

TSS ditandai dengan konduksi yang tepat, respon cepat, kapasitas penyerapan gelombang tinggi, simetri biaxial dan keandalan yang tinggi.

Prinsip Kerja

Ketika terhubung secara paralel ke sirkuit dan perangkat tidak bergerak, nilai resistensi tinggi dan dapat dianggap sebagai sirkuit terbuka dengan sedikit atau tidak ada efek pada sirkuit.Ketika ada denyut nadi yang abnormalKetika tegangan tinggi yang abnormal hilang, ia kembali ke keadaan resistensi tinggi dan sirkuit bekerja normal.

Parameter	Definisi
Aku_S	Alihan arus- arus maksimum yang diperlukan untuk beralih ke keadaan on
Aku_DRM	Arus kebocoran- maksimum puncak arus off-state diukur pada V_DRM
Aku_H	Daya tahan arus- arus minimum yang dibutuhkan untuk mempertahankan keadaan
Aku_T	Saat ini- arus terus menerus dalam keadaan aktif maksimum
V_S	Tegangan Pindah- tegangan maksimum sebelum beralih ke on stat
V_DRM	Tegangan puncak di luar keadaan- tegangan maksimum yang dapat diterapkan saat menjaga keadaan mati
V_T	Tegangan dalam keadaan aktif- tegangan maksimum yang diukur pada arus dalam keadaan aktif
C₀	Kapasitas Off-State- kapasitansi tipikal diukur dalam keadaan mati

Seri	2/10μS¹	8/20μS¹		10/160μS¹	10/560μS¹	10/1000μS¹	5/310μS¹	Aku_TSM 50/60 Hz	di/dt
	2/10μS²	1.2/50μS²		10/160μS²	10/560μS²	10/1000μS²	10/700μS²
	Satu menit.	Satu menit.		Satu menit.	Satu menit.	Satu menit.	Amenit	Satu menit.	Amps/μs maksimal
B	250	250		150	100	80	100	30	500
Catatan: Bentuk gelombang arus dalam μs Bentuk gelombang tegangan dalam μs			- Puncuran arus puncak (I_PP) adalah berulang dan dijamin selama hidup produk. - Aku_PPNominal yang berlaku pada kisaran suhu -40oC sampai +85oC - Perangkat harus pada awalnya berada dalam keseimbangan termal dengan -40°C < T_J< + 150°C

Memblokir Tegangan Suhu Tinggi	80% VDRM Nominal (VAC Peak) +125°C atau +150°C, Lead Material Copper Alloy High Temp Voltage Blocking 504 atau 1008 jam MIL-STD-750 (Method 1040) JEDEC, JESD22-A-101

Siklus Temp	-65°C sampai +150°C, 15 menit, 10 sampai 100 siklus.

Suhu & Kelembaban yang Bias	52 VDC (+85°C) 85%RH, 504 sampai 1008 jam.
Penyimpanan suhu tinggi	+150°C 1008 jam. MIL-STD-750 (Metode 1031) JEDEC, JESD22-A-101
Penyimpanan suhu rendah	-65 ° C, 1008 jam.
Kejut Termal	0°C sampai +100°C, 5 menit tinggal, 10 detik transfer, Shock Termal 10 siklus.
Autoklav (Pengujian kompor tekanan)	+ 121°C, 100%RH, 2 atm, 24 hingga 168 jam.
Ketahanan terhadap Panas Solder	+260°C, 30 detik. MIL-STD-750 (Metode 2031
Tingkat Sensitivitas Kelembaban	85%RH, +85°C, 168 jam, 3 siklus aliran kembali Tingkat (+260°C Puncak).

Bahan Timah	Paduan tembaga
Terminal Finish	100% Matte Tin Plated
Bahan tubuh	UL mengakui epoxy memenuhi klasifikasi kehangatan 94V-0

Nomor Bagian	Paket komponen	Jumlah	Kemasan Opsi	Spesifikasi kemasan
Pxxx0SB	DO-214AA	2500	Tepi & Reel - 12mm / 13 "tepi	EIA -481 - D

Komponen Semikonduktor TSS P0640SB 1

Komponen Semikonduktor TSS P0640SB 2

Komponen Semikonduktor TSS P0640SB 3

Komponen Semikonduktor TSS P0640SB 4
